✔ Сертификат соответствия Евразийского экономического союза № ЕАЭС RU C-RU.НВ26.В.02349/22
✔ Сертификат соответствия директивам Европейского союза - СЕ № 0D200810.JSCQ84
| Артикул | 06331610 |
| Присоединительный размер | 57х27 |
| Назначение | для СП |
| Тип рамки | Пружинная подвижная с СП |
| Масса, не более, г | 410 |
Применение

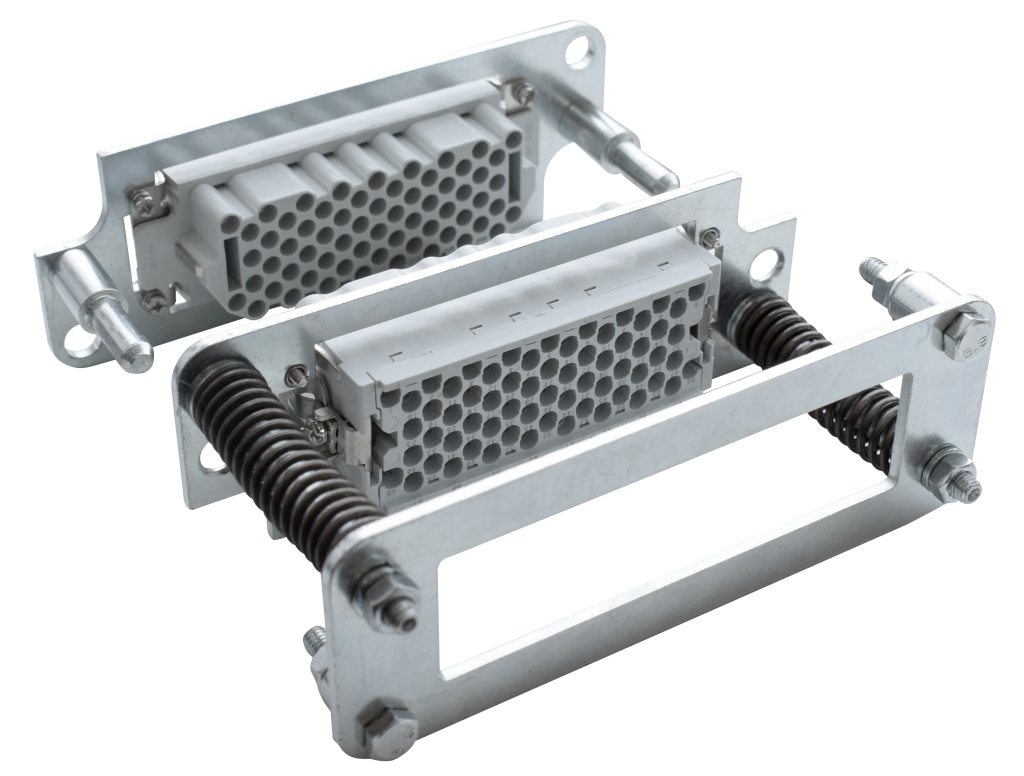

Предназначена для применения в низковольтных комплектных устройствах (НКУ) с выдвижными модулями. Обеспечивает замкнутое состояние вторичных цепей при разомкнутом состоянии главных (силовых) цепей в испытательном положении выдвижного модуля. Одним из преимуществ изделия является надежное взаимное центрирование контактов устанавливаемых в нее соединителей при возможной погрешности смещения ответных частей. Конструкция рамки позволяет применять ее совместно с приводными механизмами, имеющими разную длину хода.
Исполнения
Рамка состоит из подвижной и неподвижной частей, на любую из которых можно установить вилки или розетки.
По требованиям заказчика может быть разработан вариант компактного исполнения рамки для применения в ограниченном пространстве выдвижного модуля или рамки другого типоразмера под индивидуальные параметры устанавливаемого соединителя (СП, СПМ, КВН).
Для совместного применения с различными соединителями главных цепей предусмотрены соответствующие исполнения рамок.
* При заказе необходимо указать артикул подвижной и неподвижной рамки
Габаритные размеры
Монтажный вырез
Характеристики
| Артикул | 06331610 |
| Присоединительный размер | 57х27 |
| Назначение | для СП |
| Тип рамки | Пружинная подвижная с СП |
| Масса, не более, г | 410 |
Габаритные размеры
Габаритные размеры
Монтажный вырез
