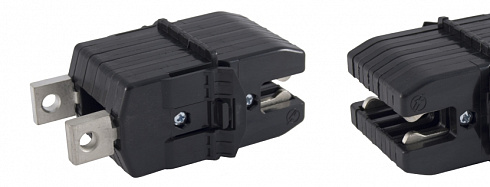

Соединитель КВН-250А-20-УХЛ3-Ср-10
✔ ТУ 27.33.13-016-61929916-2018 - общепромышленное и морское исполнение
✔ ТУ 6313-012-61929916-2013 - атомное исполнение
✔ Свидетельство о типовом одобрении РМРС № 25.44.01.05433.130
✔ Декларация о соответствии требованиям ТР ТС 004/2011 ЕАЭС N RU Д-RU.PA12.B.19929/25
✔Сертификат «Сделано в России» № CC.001594
✔ ТУ 6313-012-61929916-2013 - атомное исполнение
✔ Свидетельство о типовом одобрении РМРС № 25.44.01.05433.130
✔ Декларация о соответствии требованиям ТР ТС 004/2011 ЕАЭС N RU Д-RU.PA12.B.19929/25
✔Сертификат «Сделано в России» № CC.001594
Выбрать
Задать вопрос
Стоимость продукции предоставляется по запросу
Характеристики
|
|
- |
| Номинальный ток, А | 250 |
| Демонтаж соединителя КВН | Со стороны установки на панель |
| Количество выводов КВН | 2 |
| Количество отверстий вывода КВН | 1 |
| Тип вывода КВН/НК | Прямой |
| Тип корпуса КВН | Стандартный |
| Толщина токоведущей шины КВН | 10 |
| Покрытие контактов | Серебро |
Исполнения
|
Соединитель КВН-250А-20-УХЛ3-Ср-10
|
Соединитель КВН-250А-20-Т3-Ср-10
|
Соединитель КВН-250А-20-УХЛ3-Ср-10-А
|
| Климатическое исполнение |
УХЛ3
|
Т3
|
УХЛ3
|
| Исполнение по области применения |
Общепромышленное
|
Тропическое/морское
|
Атомное
|
| Артикул исполнений |
052055728
|
052101511
|
-
|
| Покрытие контактов |
Серебро
|
Серебро
|
Серебро
|
| Толщина токоведущей шины КВН |
10
|
10
|
10
|
| Тип вывода КВН/НК |
Прямой
|
Прямой
|
Прямой
|
| Количество выводов КВН |
2
|
2
|
2
|
| Количество отверстий вывода КВН |
1
|
1
|
1
|
| Демонтаж соединителя КВН |
Со стороны установки на панель
|
Со стороны установки на панель
|
С обратной стороны установки
|
| Тип корпуса КВН |
Стандартный
|
Стандартный
|
Стандартный
|
Габаритные размеры
Монтажный вырез для установки КВН
Примечание!Толщина панели 1,5+0,2 мм - для корпусов с длинными защелками (КВН–ХХХА–ХХ–Х–Х–Х).
Толщина панели 2,0+0,2 мм - для корпусов с короткими защелками (КВН–ХХХА–ХХ–Х–Х–Х–1).
Рисунок 1. Размер монтажного выреза
Основные параметры соединителей
Габаритные размеры КВН
Характеристики
|
|
- |
| Номинальный ток, А | 250 |
| Демонтаж соединителя КВН | Со стороны установки на панель |
| Количество выводов КВН | 2 |
| Количество отверстий вывода КВН | 1 |
| Тип вывода КВН/НК | Прямой |
| Тип корпуса КВН | Стандартный |
| Толщина токоведущей шины КВН | 10 |
| Покрытие контактов | Серебро |
Габаритные размеры
Монтажный вырез для установки КВН
Примечание!Толщина панели 1,5+0,2 мм - для корпусов с длинными защелками (КВН–ХХХА–ХХ–Х–Х–Х).
Толщина панели 2,0+0,2 мм - для корпусов с короткими защелками (КВН–ХХХА–ХХ–Х–Х–Х–1).
Рисунок 1. Размер монтажного выреза
Основные параметры соединителей
Габаритные размеры КВН
