Розетка ШР55У30НШ1
✔ ТУ 6313-022-61929916-2015 – общепромышленное исполнение
✔ Сертификат соответствия евразийского экономического союза
№ ЕАЭС RU C-RU.АБ53.В.00929/21
Подробнее
Стоимость продукции предоставляется по запросу
Характеристики
|
|
013073865 |
| Тип корпуса | Кабельный |
| Вид гайки патрубка | Для неэкранированного кабеля |
| Вид патрубка | Угловой |
| Условный размер корпуса | 55 |
| Часть соединителя | Розетка |
| Количество контактов, шт | 30 |
Описание
Применение
Соединители цилиндрические ШР предназначены для объемного монтажа и работы в электрических цепях частотой до 3 МГц при напряжении 850 В.
Примечание 1
В приборном соединителе без патрубка гайка для крепления кабеля отсутствует.
Обозначение «Э» – условное;
Примечание 2
Вид контактов в кабельном соединителе условно обозначается по виду контактов в приборном соединителе, с которым сочленяется данный кабельный соединитель;
Примечание 3
Покрытие контактов – серебро.
Технические характеристики
| Максимальное рабочее напряжение постоянного тока, В | 850 | |||||
|
Сопротивление контактов должно быть не более значений |
диаметр контактов, мм | 1,5 | 2,5 | 3,5 | 5,5 | 9,0 |
| сопротивление контактов, мОм | 2,5 | 1,0 | 0,75 | 0,3 | 0,15 | |
|
Сопротивление изоляции в нормальных климатических условиях, МОм |
5000 | |||||
|
Минимальная наработка, ч |
5000 | |||||
|
Число сочленений-расчленений, не менее |
500 | |||||
|
Срок сохраняемости, лет |
15 | |||||
Условия эксплуатации
| Синусоидальная вибрация | диапазон частот | 1-5000 |
| амплитуда ускорения, м/с2 (g) | 300 (30) | |
|
Механический удар многократного действия |
пиковое ударное ускорение, м/с2 (g) |
350 (35) |
| длительность действия, мс | 2-10 | |
| Механический удар одиночного действия |
пиковое ударное ускорение, м/с2 (g) |
5000 (500) |
| длительность действия, мс | 1-2 | |
|
Линейное ускорение, м/с2 (g) |
2000 (200) | |
|
Температура окружающей среды, °C |
от -60 до +60 | |
|
Смена температур, °C |
от -60 до +110 | |
|
Атмосферное пониженное рабочее давление, Па (мм рт. ст.) |
1,3*10-4 (10-6) | |

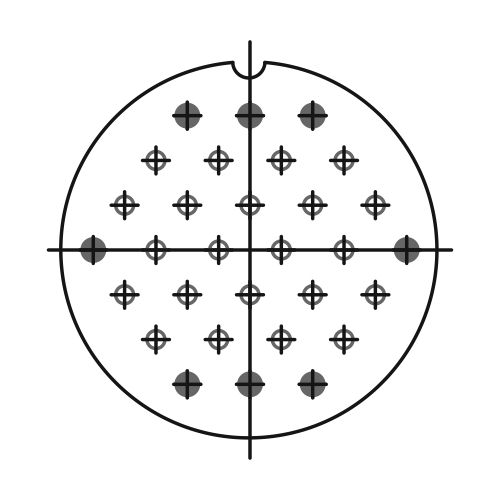

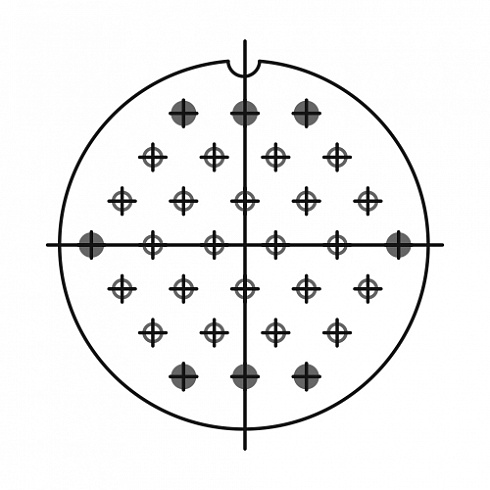

Схема расположения контактов
Габаритные размеры
Вилки и розетки типа ШР кабельные с угловым патрубком и гайкой для неэкранированного кабеля
