Вилка 2РТТ55Б31Ш33В
✔ ТУ 6313-022-61929916-2015 – общепромышленное исполнение
✔ Сертификат соответствия евразийского экономического союза
№ ЕАЭС RU C-RU.АБ53.В.00929/21
Подробнее
Стоимость продукции предоставляется по запросу
Характеристики
| Артикул | 012067378 |
| Тип корпуса | Приборный |
| Вид патрубка | Без патрубка |
| Условный размер корпуса | 55 |
| Часть соединителя | Вилка |
| Количество контактов, шт | 31 |
| Присоединение проводов | Пайка |
Описание
Применение
Пылевлагозащищенные соединители цилиндрические 2РТТ предназначены для объемного монтажа и работы в электрических цепях частотой до 3 МГц при напряжении до 700 В.
Технические характеристики соединителей цилиндрических 2РТТ
| Максимальное рабочее напряжение постоянного тока, В | 700 | |||||
| Сопротивление контактов должно быть не более значений | диаметр контактов, мм | 1,5 | 2,5 | 3,5 | 5,5 | 9,0 |
| сопротивление контактов, мОм | 2,5 | 1,0 | 0,75 | 0,3 | 0,15 | |
|
Сопротивление изоляции в нормальных климатических условиях, МОм |
1000 | |||||
|
Минимальная наработка, ч |
1000 | |||||
|
Число сочленений-расчленений, не менее |
500 | |||||
| Номинальная частота, Гц | 3000 | |||||
|
Срок сохраняемости, лет |
20 | |||||
Условия эксплуатации
| Синусоидальная вибрация | диапазон частот, Гц | 1-10000 |
| амплитуда ускорения, м/с2 (g) | 100 (10) | |
|
Механический удар многократного действия: пиковое ударное ускорение, м/с2 (g) |
1500 (150) | |
|
Механический удар одиночного действия: пиковое ударное ускорение, м/с2 (g) |
10000 (1000) | |
|
Линейное ускорение, м/с2 (g) |
2000 (200) | |
|
Температура окружающей среды, °C |
от -60 до +100 | |
|
Смена температур, °C |
от -60 до +180 | |
|
Атмосферное пониженное рабочее давление, Па (мм рт. ст.) |
1,3*10 | |
Типоисполнения
1. С гайкой для неэкранированного кабеляРисунок 1. Гайка для неэкранированного кабеля со стандартной втулкой
2. С гайкой для экранированного кабеля
Рисунок 2. Гайка для экранированного кабеля без втулки

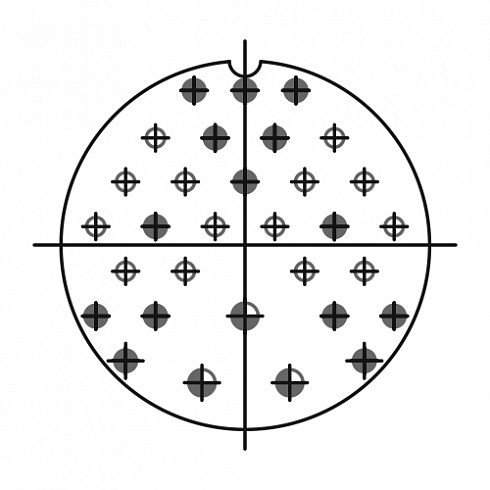

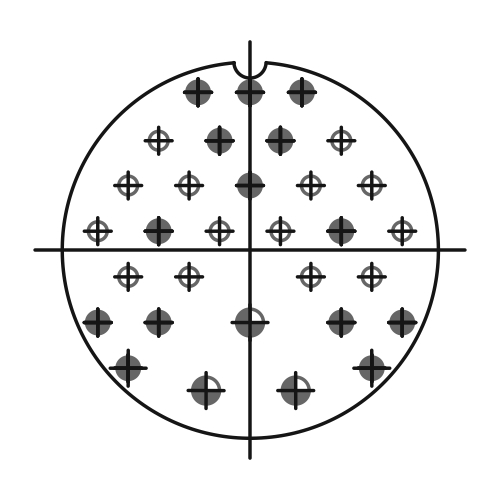

Схема расположения контактов
Габаритные размеры
Вилки и розетки приборные (блочные Б)
|
Условный размер соединителя |
Размеры, мм | ||||
| A | B | D1 | D | d | |
| 16 | 19 | 25 | 16 | М20х1,5 | 3,2 |
| 20 | 22 | 30 | 20 | М24х1,5 | 3,2 |
| 28 | 30 | 38 | 28 | М33х1,5 | 4,5 |
| 32 | 32 | 40 | 32 | М36х1,5 | 4,5 |
| 36 | 34 | 42 | 36 | М39х1,5 | 3,5 |
| 40 | 40 | 48 | 40 | М45х1,5 | 4,5 |
| 48 | 48 | 58 | 48 | М52х1,5 | 4,5 |
| 55 | 52 | 64 | 55 | М60х1,5 | 4,5 |
| 60 | 54 | 68 | 60 | М64х1,5 | 4,5 |
Характеристики
| Артикул | 012067378 |
| Тип корпуса | Приборный |
| Вид патрубка | Без патрубка |
| Условный размер корпуса | 55 |
| Часть соединителя | Вилка |
| Количество контактов, шт | 31 |
| Присоединение проводов | Пайка |
Габаритные размеры
Вилки и розетки приборные (блочные Б)
|
Условный размер соединителя |
Размеры, мм | ||||
| A | B | D1 | D | d | |
| 16 | 19 | 25 | 16 | М20х1,5 | 3,2 |
| 20 | 22 | 30 | 20 | М24х1,5 | 3,2 |
| 28 | 30 | 38 | 28 | М33х1,5 | 4,5 |
| 32 | 32 | 40 | 32 | М36х1,5 | 4,5 |
| 36 | 34 | 42 | 36 | М39х1,5 | 3,5 |
| 40 | 40 | 48 | 40 | М45х1,5 | 4,5 |
| 48 | 48 | 58 | 48 | М52х1,5 | 4,5 |
| 55 | 52 | 64 | 55 | М60х1,5 | 4,5 |
| 60 | 54 | 68 | 60 | М64х1,5 | 4,5 |
