Розетка 2РТТ55КУН30Г32В
✔ ТУ 6313-022-61929916-2015 – общепромышленное исполнение
✔ Сертификат соответствия евразийского экономического союза
№ ЕАЭС RU C-RU.АБ53.В.00929/21
Подробнее
Стоимость продукции предоставляется по запросу
Характеристики
|
|
012085856 |
| Тип корпуса | Кабельный |
| Вид гайки патрубка | Для неэкранированного кабеля |
| Вид патрубка | Угловой |
| Условный размер корпуса | 55 |
| Часть соединителя | Розетка |
| Количество контактов, шт | 30 |
| Присоединение проводников | Пайка |
Описание
Применение
Пылевлагозащищенные соединители цилиндрические 2РТТ предназначены для объемного монтажа и работы в электрических цепях частотой до 3 МГц при напряжении до 700 В.
Технические характеристики соединителей цилиндрических 2РТТ
| Максимальное рабочее напряжение постоянного тока, В | 700 | |||||
| Сопротивление контактов должно быть не более значений | диаметр контактов, мм | 1,5 | 2,5 | 3,5 | 5,5 | 9,0 |
| сопротивление контактов, мОм | 2,5 | 1,0 | 0,75 | 0,3 | 0,15 | |
|
Сопротивление изоляции в нормальных климатических условиях, МОм |
1000 | |||||
|
Минимальная наработка, ч |
1000 | |||||
|
Число сочленений-расчленений, не менее |
500 | |||||
| Номинальная частота, Гц | 3000 | |||||
|
Срок сохраняемости, лет |
20 | |||||
Условия эксплуатации
| Синусоидальная вибрация | диапазон частот, Гц | 1-10000 |
| амплитуда ускорения, м/с2 (g) | 100 (10) | |
|
Механический удар многократного действия: пиковое ударное ускорение, м/с2 (g) |
1500 (150) | |
|
Механический удар одиночного действия: пиковое ударное ускорение, м/с2 (g) |
10000 (1000) | |
|
Линейное ускорение, м/с2 (g) |
2000 (200) | |
|
Температура окружающей среды, °C |
от -60 до +100 | |
|
Смена температур, °C |
от -60 до +180 | |
|
Атмосферное пониженное рабочее давление, Па (мм рт. ст.) |
1,3*10 | |
Типоисполнения
1. С гайкой для неэкранированного кабеляРисунок 1. Гайка для неэкранированного кабеля со стандартной втулкой
2. С гайкой для экранированного кабеля
Рисунок 2. Гайка для экранированного кабеля без втулки

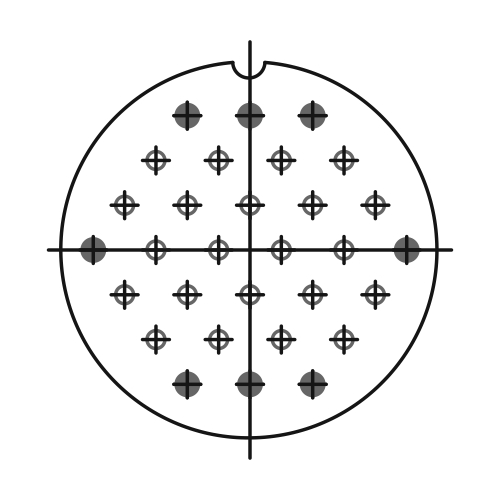

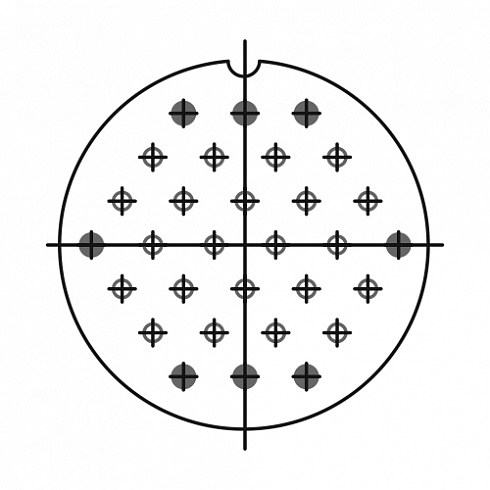

Схема расположения контактов

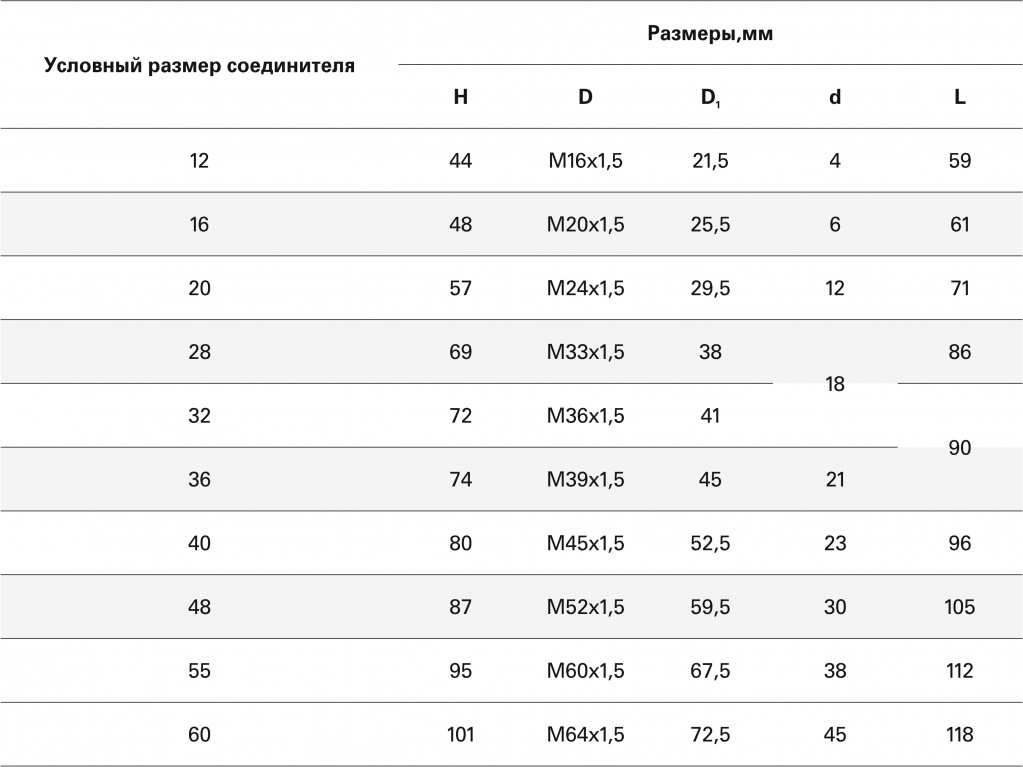

Габаритные размеры

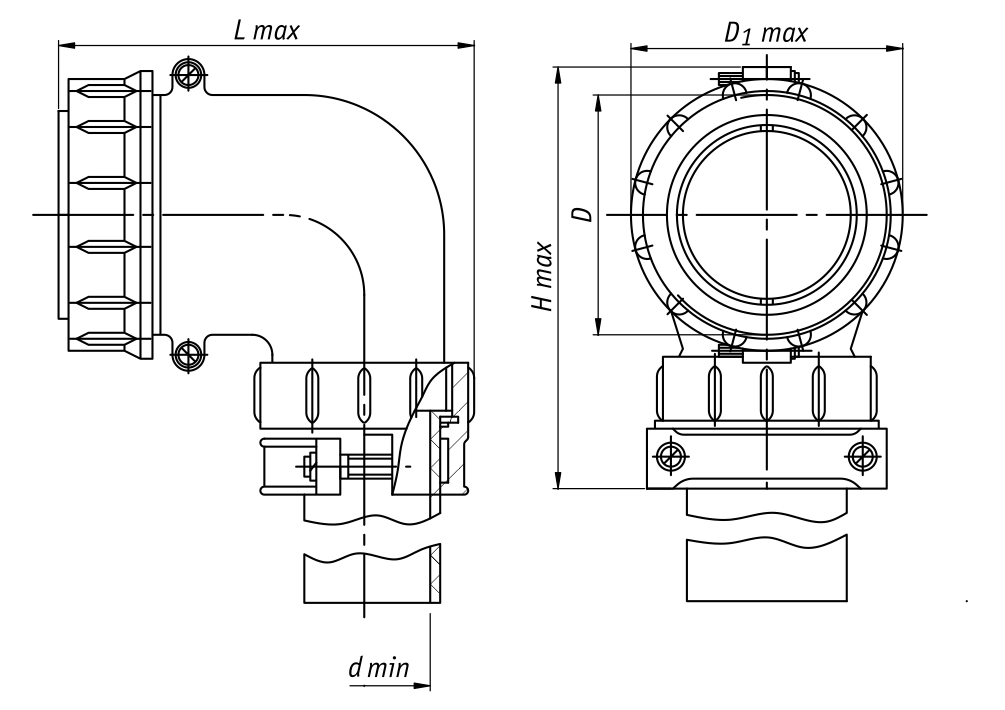

Вилки и розетки кабельные (КУН) с угловым патрубком и гайкой для неэкранированного кабеля
