Вилка 2РТБ48КПЭ26Ш29В
✔ ТУ 6313-022-61929916-2015 – общепромышленное исполнение
✔ Сертификат соответствия евразийского экономического союза
№ ЕАЭС RU C-RU.АБ53.В.00929/21
Подробнее
Стоимость продукции предоставляется по запросу
Характеристики
| Артикул | 011088924 |
| Тип корпуса | Кабельный |
| Вид гайки патрубка | Для экранированного кабеля |
| Вид патрубка | Прямой |
| Условный размер корпуса | 48 |
| Часть соединителя | Вилка |
| Количество контактов, шт | 26 |
Описание
Применение
Быстроразъемные, пылевлагозащищенные соединители цилиндрические 2РТБ предназначены для объемного монтажа и работы в электрических цепях частотой до 3 МГц при напряжении до 750 В.
Технические характеристики соединителей цилиндрических 2РТБ
| Максимальное рабочее напряжение постоянного тока, В | 700 | |||||
| Сопротивление контактов должно быть не более значений | диаметр контактов, мм | 1,5 | 2,5 | 3,5 | 5,5 | 9,0 |
| сопротивление контактов, мОм | 2,5 | 1,0 | 0,75 | 0,3 | 0,15 | |
|
Сопротивление изоляции в нормальных климатических условиях, МОм |
1000 | |||||
|
Минимальная наработка, ч |
1000 | |||||
|
Число сочленений-расчленений |
500 | |||||
| Номинальная частота, Гц | 3000 | |||||
|
Срок сохраняемости, лет |
20 | |||||
Условия эксплуатации
| Синусоидальная вибрация | диапазон частот, Гц | 1-10000 |
| амплитуда ускорения, м/с2 (g) | 100 (10) | |
|
Механический удар многократного действия: пиковое ударное ускорение, м/с2 (g) |
1500 (150) | |
|
Механический удар одиночного действия: пиковое ударное ускорение, м/с2 (g) |
10000 (1000) | |
|
Линейное ускорение, м/с2 (g) |
2000 (200) | |
|
Температура окружающей среды, °C |
от -60 до +100 | |
|
Смена температур, °C |
от -60 до +180 | |
|
Атмосферное пониженное рабочее давление, Па (мм рт. ст.) |
1,3*10 | |
Типоисполнения

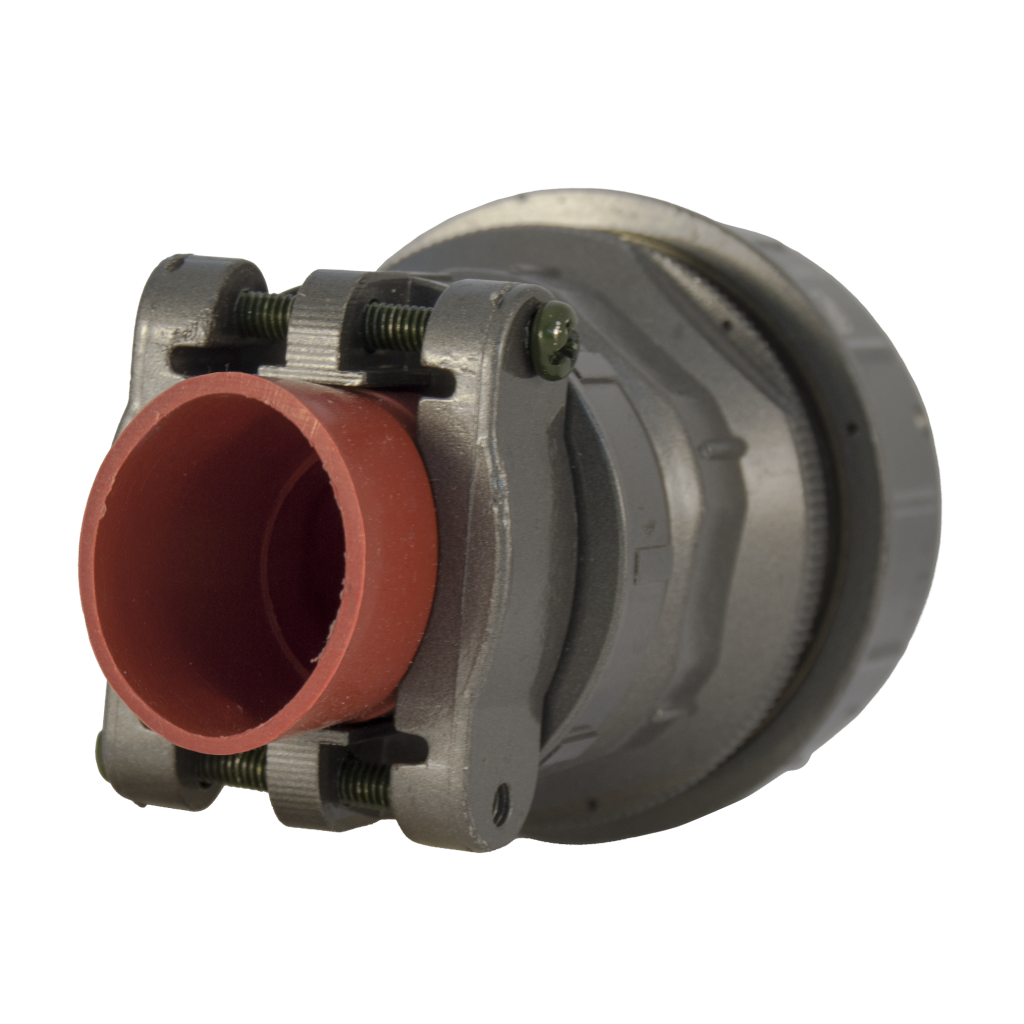

1. С использованием гайки для неэкранированного кабеля специальной конструкции, которая снабжена двумя прижимами, расположенными друг против друга. Прижимы при винтовой фиксации центрируют в гайке специальную резиновую втулку с концентрическими кольцами и кабель-жгут, охватывая их равномерно и устраняя возможные зазоры, тем самым обеспечивая дополнительную пылевлагозащиту соединителя.Рисунок 1. Гайка для неэкранированного кабеля со стандартной втулкой
Рисунок 2. Гайка для неэкранированного кабеля с втулкой специальной конструкции
2. С гайкой для экранированного кабеля
Рисунок 3. Гайка для экранированного кабеля без втулки
Особенности конструкции
- Байонетное сочленение;
- Покрытие контактов: серебро;
- Метод монтажа: пайка;
- Выпускается двух видов (количество и схемы расположения контактов аналогично соединителям 2РТТ): Ø48 на 20 и 26 контактов; Ø20 на 2, 3, 4 и 5 контактов.
Преимущества цилиндрических соединителей
- Быстрота и удобство механического соединения и разъединения электрических цепей;
- Использование гайки и втулки специальной конструкции.

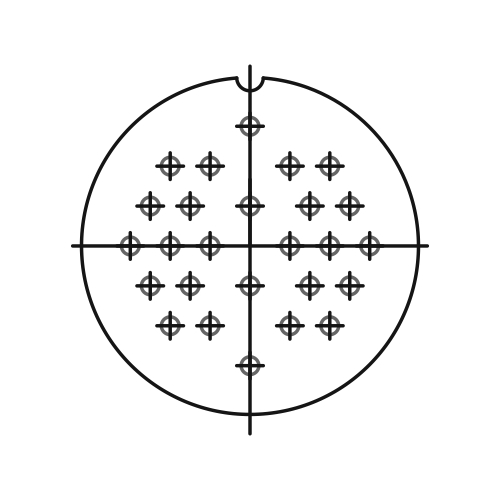

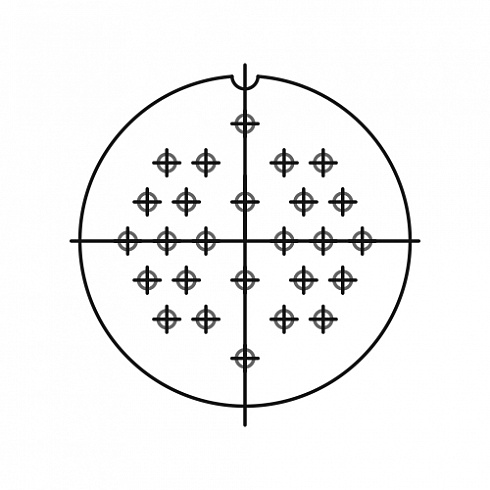

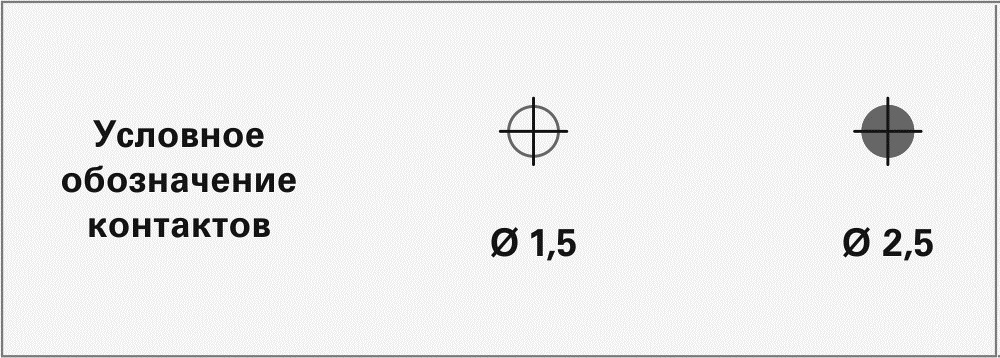

Схема расположения контактов
Характеристики
| Артикул | 011088924 |
| Тип корпуса | Кабельный |
| Вид гайки патрубка | Для экранированного кабеля |
| Вид патрубка | Прямой |
| Условный размер корпуса | 48 |
| Часть соединителя | Вилка |
| Количество контактов, шт | 26 |
