✔ Сертификат соответствия Евразийского экономического союза № ЕАЭС RU C-RU.НВ26.В.02349/22
✔ Сертификат соответствия директивам Европейского союза - СЕ № 0D200810.JSCQ84
| Артикул | 06332510 |
| Вид рамки | Подвижная с СПМ |
| Кол-во установочных мест | 5 |
| Назначение | для СПМ |
| Тип рамки | Пружинная |
| Установка | на панель |
| Масса, не более, г | 477 |
| Применение | Вилка/розетка |
Применение
Предназначена для применения в низковольтных комплектных устройствах (НКУ) с выдвижными модулями. Обеспечивает замкнутое состояние вторичных цепей при разомкнутом состоянии главных (силовых) цепей в испытательном положении выдвижного модуля. Одним из преимуществ изделия является надежное взаимное центрирование контактов устанавливаемых в нее соединителей при возможной погрешности смещения ответных частей. Конструкция рамки позволяет применять ее совместно с приводными механизмами, имеющими разную длину хода.
Исполнения

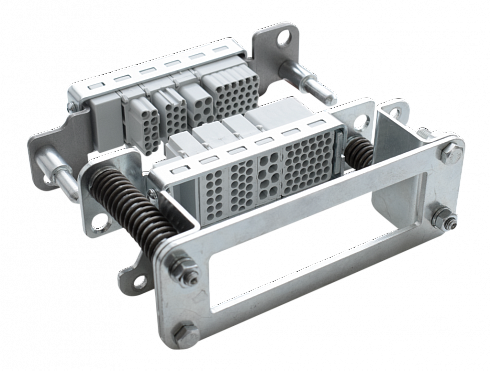

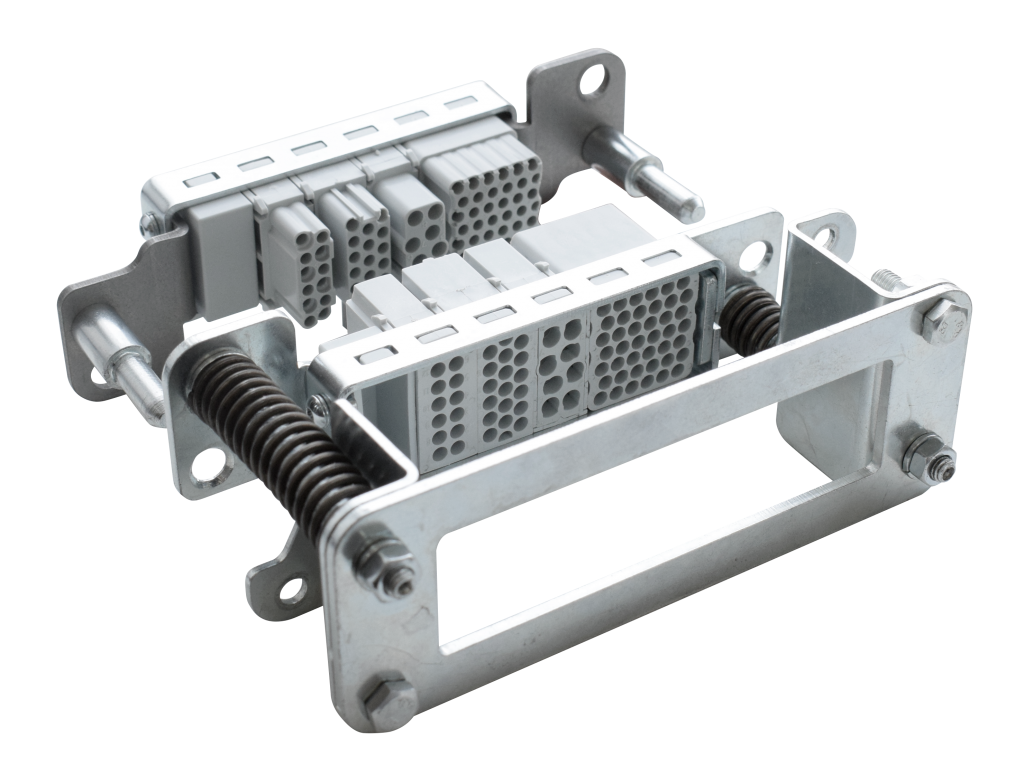

Рамка состоит из подвижной и неподвижной частей, на любую из которых можно установить вилки или розетки.
По требованиям заказчика может быть разработан вариант компактного исполнения рамки для применения в ограниченном пространстве выдвижного модуля или рамки другого типоразмера под индивидуальные параметры устанавливаемого соединителя (СП, СПМ, КВН).

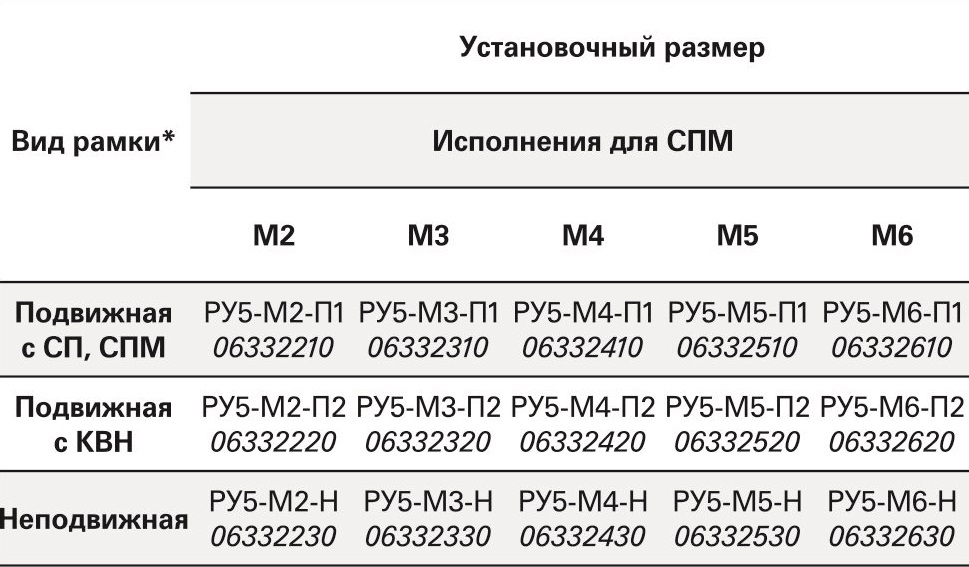

Предусмотрены различные исполнения рамок для закрепления прямоугольных модульных соединителей серии СПМ с количеством установочных мест от 2 до 6.
- с цифровым интерфейсом USB, Ethernet и др. до 1 Гбит/с;
- оптических для пластикового волокна и стекловолокна;
- других модулей с аналогичными установочными размерами.
Для совместного применения с различными соединителями главных цепей предусмотрены соответствующие исполнения рамок.
* При заказе необходимо указать артикул подвижной и неподвижной рамки

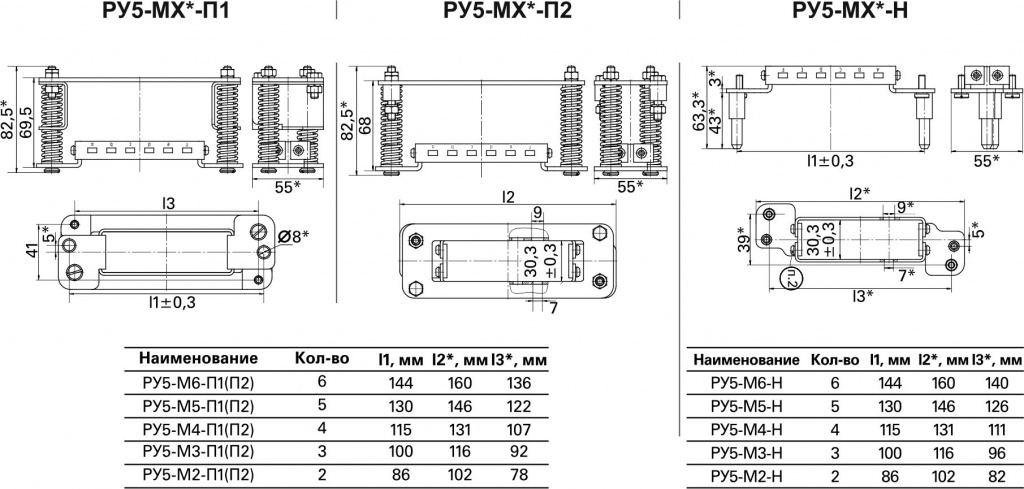

Габаритные размеры

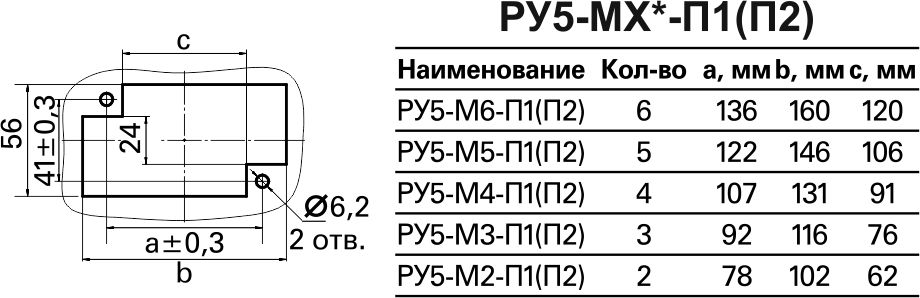

Монтажный вырез
Характеристики
| Артикул | 06332510 |
| Вид рамки | Подвижная с СПМ |
| Кол-во установочных мест | 5 |
| Назначение | для СПМ |
| Тип рамки | Пружинная |
| Установка | на панель |
| Масса, не более, г | 477 |
| Применение | Вилка/розетка |
Габаритные размеры
Габаритные размеры

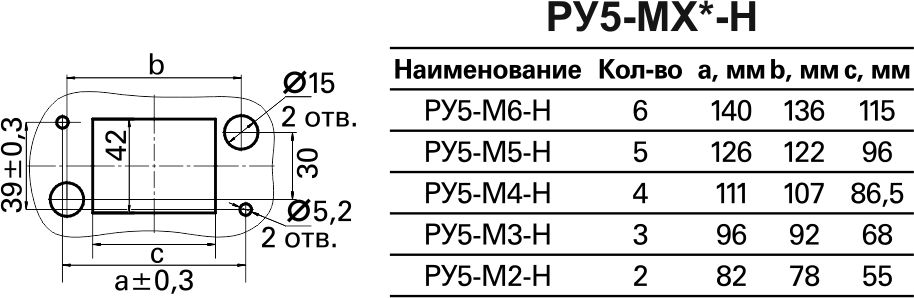

Монтажный вырез
