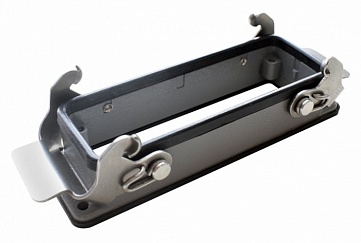

Корпус КМ-ПР-0-2С-77,5х27х2
✔ ТУ 6313-007-61929916-2011 –
общепромышленное исполнение
✔ ТУ 6313-018-61929916-2014 –
морское исполнение
✔ Заключение о подтверждении производства промышленной продукции на территории Российской Федерации № 9931/05 от 11.02.2021
✔ Сертификат соответствия Евразийского экономического союза № ЕАЭС RU C-RU.НВ26.В.02349/22
✔ Сертификат соответствия директивам Европейского союза - СЕ № 0D200810.JSCQ84
Подробнее
Выбрать
Задать вопрос
Стоимость продукции предоставляется по запросу
Характеристики
| Артикул | 06417310 / - |
| Тип корпуса | Приборный |
| Присоединительный размер | 77,5х27х2 |
| Ввод кабеля. Количество | Отсутствует |
| Ввод кабеля. Расположение | Отсутствует |
| Вид корпуса | Рамочный проходной |
| Количество установочных мест | 2 |
| Материал корпуса | Металлический |
| Резиновый уплотнитель | Есть |
| Резьба | Отсутствует |
| Фиксирующие элементы. Количество | 2 |
| Фиксирующие элементы. Тип | Скоба |
| Цвет | Серый (RAL 7037) |
Описание
Применение
Предназначены для обеспечения прочной установки вилок и розеток, защиты контактов вилок и розеток от прикосновений, повреждений и воздействия климатических факторов, крепления жгута или кабеля к соединителю и всего соединителя к аппаратуре, для обеспечения взаимной ориентации ответных частей соединителя и их фиксации в сочлененном положении
Технические характеристики
| Цвет | Серый (RAL 7037) |
| Материал корпусов |
Цинковый литейный сплав (для размера 22х22) Пластик (для размера 22х22) Алюминиевый литейный сплав (для остальных размеров) |
|
Покрытие корпусов |
Порошковая полиэфирная краска |
| Материал фиксирующих элементов | Нержавеющая сталь |
| Диапазон рабочих температур, °С |
от -40 до +125 |
| Степень горючести | ПВ-0 |
| Степень защиты в зафиксированном положении |
IP67 (размер 22х22 с уплотнительным винтом) IP65 (остальные размеры) |
| Механические свойства | М25, М26, М27 по ГОСТ 30631-99 |
Перевод резьбы PG на метрическую резьбу
Исполнения
|

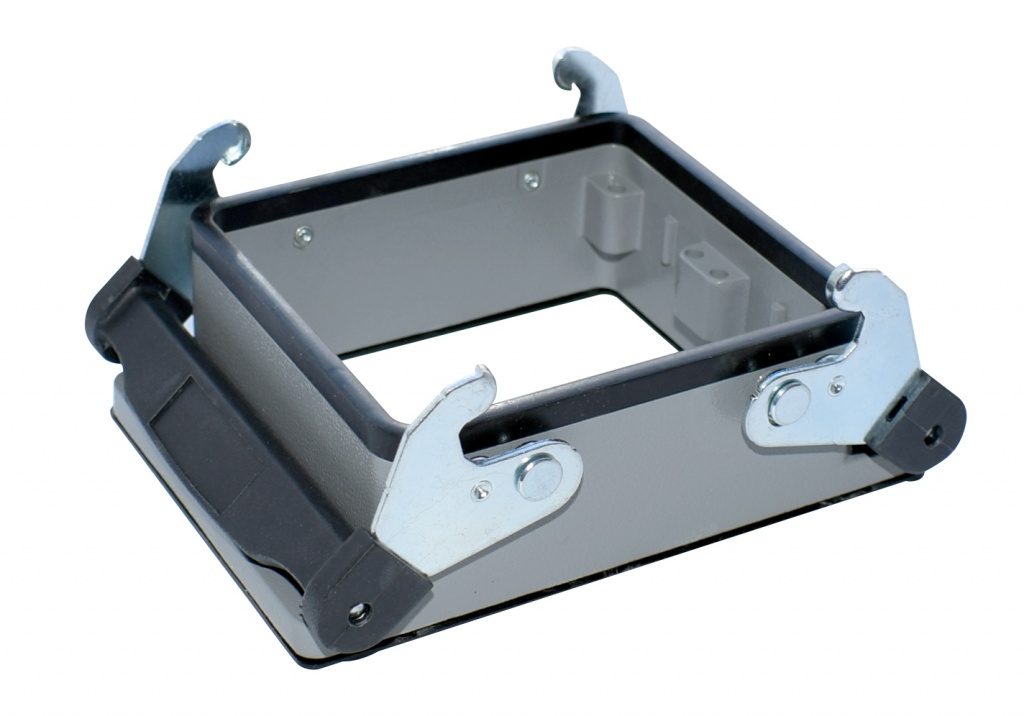

Корпус КМ-ПР-0-2С-77,5х27х2
|
Корпус КМ-ПР-0-2С-77,5х27х2-Р
|
| Исполнение по области применения |
Общепромышленное
|
Морское
|
| Артикул исполнений |
06417310
|
|
| Материал корпуса |
Металлический
|
Металлический
|
| Тип корпуса |
Приборный
|
Приборный
|
| Вид корпуса |
Рамочный проходной
|
Рамочный проходной
|
| Фиксирующие элементы. Количество |
2
|
2
|
| Фиксирующие элементы. Тип |
Скоба
|
Скоба
|
| Резиновый уплотнитель |
Есть
|
Есть
|
| Документация |
|
ТУ 6313-018-61929916-2014
|

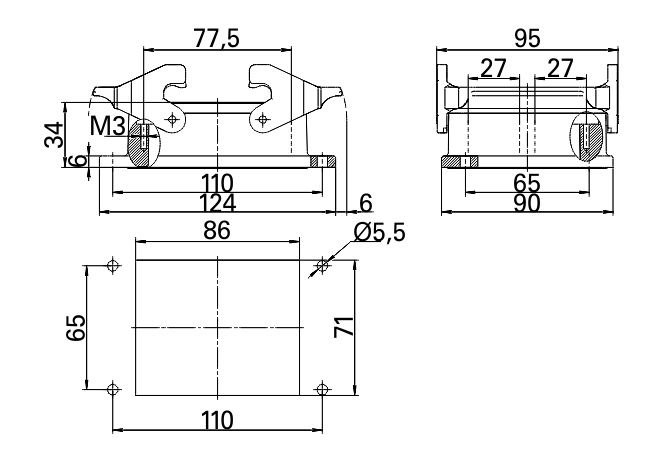

Габаритные размеры
Габаритные размеры
Характеристики
| Артикул | 06417310 / - |
| Тип корпуса | Приборный |
| Присоединительный размер | 77,5х27х2 |
| Ввод кабеля. Количество | Отсутствует |
| Ввод кабеля. Расположение | Отсутствует |
| Вид корпуса | Рамочный проходной |
| Количество установочных мест | 2 |
| Материал корпуса | Металлический |
| Резиновый уплотнитель | Есть |
| Резьба | Отсутствует |
| Фиксирующие элементы. Количество | 2 |
| Фиксирующие элементы. Тип | Скоба |
| Цвет | Серый (RAL 7037) |
Габаритные размеры
Габаритные размеры
