№ ЕАЭС RU C-RU.НВ26.В.02349/22
✔ Сертификат соответствия директивам Европейского союза -
СЕ № 0D200810.JSCQ84
✔ Заключение о подтверждении производства промышленной продукции на территории Российской Федерации
№ 9931/05 от 11.02.2021
| Артикул | 061088616 |
| Часть соединителя | Вилка |
| Номинальный ток, А | 1 |
| Номинальное напряжение, В | 50 |
| Назначение | СПМ |
| Количество пар посадочных отверстий | 1 |
| Входит в состав | СПМ-1-8 |
| Масса, не более, г | 3,56 |
Применение
Соединители серии СПМ предназначены для коммутации электрических цепей и являются универсальной системой, позволяющей решать широкие задачи по организации электрических соединений в различных отраслях промышленности.
Преимуществом модульной системы является возможность применения в одном габарите необходимого количества контактов, в том числе на различные токи, а также комбинирование интерфейсных, сигнальных и силовых соединителей в одном конструктиве.
Соединители комплектуются электрическими и (или) оптическими контактами, рамками для установки вилок и розеток в корпуса или на панели устройств, а также защитными корпусами с быстроразъемной или винтовой фиксацией.
Поставка модульных прямоугольных соединителей СПМ в собранном виде производится по специальному заказу.

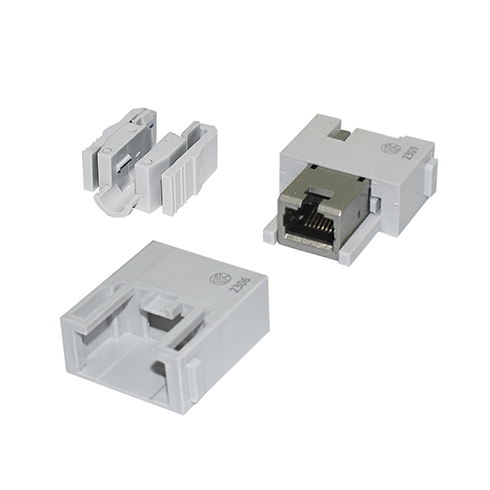

Комплектность соединителя
Варианты сборки соединителей
 |
Сборка приборного рамочного проходного корпуса с кабельным корпусом |
|
Сборка приборного корпуса с кабельным корпусом - боковое расположение устройства ввода кабеля |
|
Сборка кабельных корпусов - кабельное соединение |
|
Сборка с рамками установочными |
Присоединительные размеры
Характеристики
| Артикул | 061088616 |
| Часть соединителя | Вилка |
| Номинальный ток, А | 1 |
| Номинальное напряжение, В | 50 |
| Назначение | СПМ |
| Количество пар посадочных отверстий | 1 |
| Входит в состав | СПМ-1-8 |
| Масса, не более, г | 3,56 |
Габаритные размеры
Присоединительные размеры
