№ ЕАЭС RU C-RU.НВ26.В.02349/22
✔ Сертификат соответствия директивам Европейского союза -
СЕ № 0D200810.JSCQ84
✔ Заключение о подтверждении производства промышленной продукции на территории Российской Федерации
№ 9931/05 от 11.02.2021
| Артикул | 46289011 |
| Часть соединителя | Розетка |

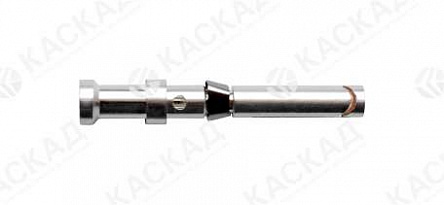

| Контакты. Комплектность | Контакты заказываются отдельно |
| Присоединение проводов | Обжимное |
| Назначение | СПМ |
| Количество пар посадочных отверстий | 2 |
| Входит в состав | СПМ-10-8-К-4 / СПМ-5-16-К-4 |
| Масса, не более, г | 15 |
| Совместное применение | Розетка РПМВ-5-8-К / Розетка РПМВ-10-4-К |
Применение
Соединители серии СПМ предназначены для коммутации электрических цепей и являются универсальной системой, позволяющей решать широкие задачи по организации электрических соединений в различных отраслях промышленности.
Преимуществом модульной системы является возможность применения в одном габарите необходимого количества контактов, в том числе на различные токи, а также комбинирование интерфейсных, сигнальных и силовых соединителей в одном конструктиве.
Соединители комплектуются электрическими и (или) оптическими контактами, рамками для установки вилок и розеток в корпуса или на панели устройств, а также защитными корпусами с быстроразъемной или винтовой фиксацией.
Поставка модульных прямоугольных соединителей СПМ в собранном виде производится по специальному заказу.
Комплектность соединителя
Варианты сборки соединителей
 |
Сборка приборного рамочного проходного корпуса с кабельным корпусом |
|
Сборка приборного корпуса с кабельным корпусом - боковое расположение устройства ввода кабеля |
|
Сборка кабельных корпусов - кабельное соединение |
|
Сборка с рамками установочными |
|

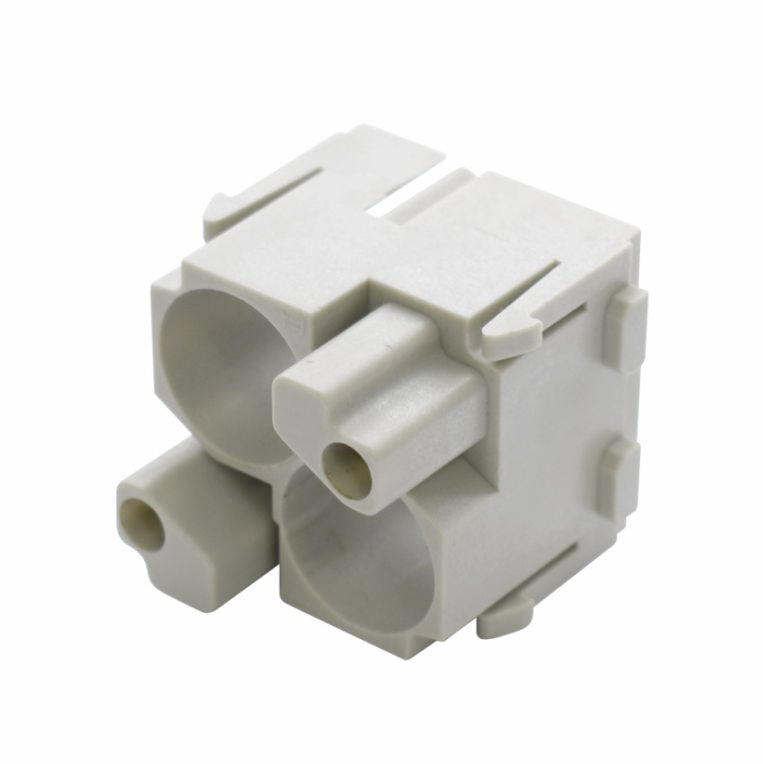

Розетка РПМ-2-К-4
|
| Исполнение по области применения |
Общепромышленное
|
| Климатическое исполнение |
УХЛ3
|
| Артикул исполнений |
46289011
|
| Документация |
ТУ 27.33.13-035-61929916-2024
|
Присоединительные размеры
Характеристики
| Артикул | 46289011 |
| Часть соединителя | Розетка |
| Контакты. Комплектность | Контакты заказываются отдельно |
| Присоединение проводов | Обжимное |
| Назначение | СПМ |
| Количество пар посадочных отверстий | 2 |
| Входит в состав | СПМ-10-8-К-4 / СПМ-5-16-К-4 |
| Масса, не более, г | 15 |
| Совместное применение | Розетка РПМВ-5-8-К / Розетка РПМВ-10-4-К |

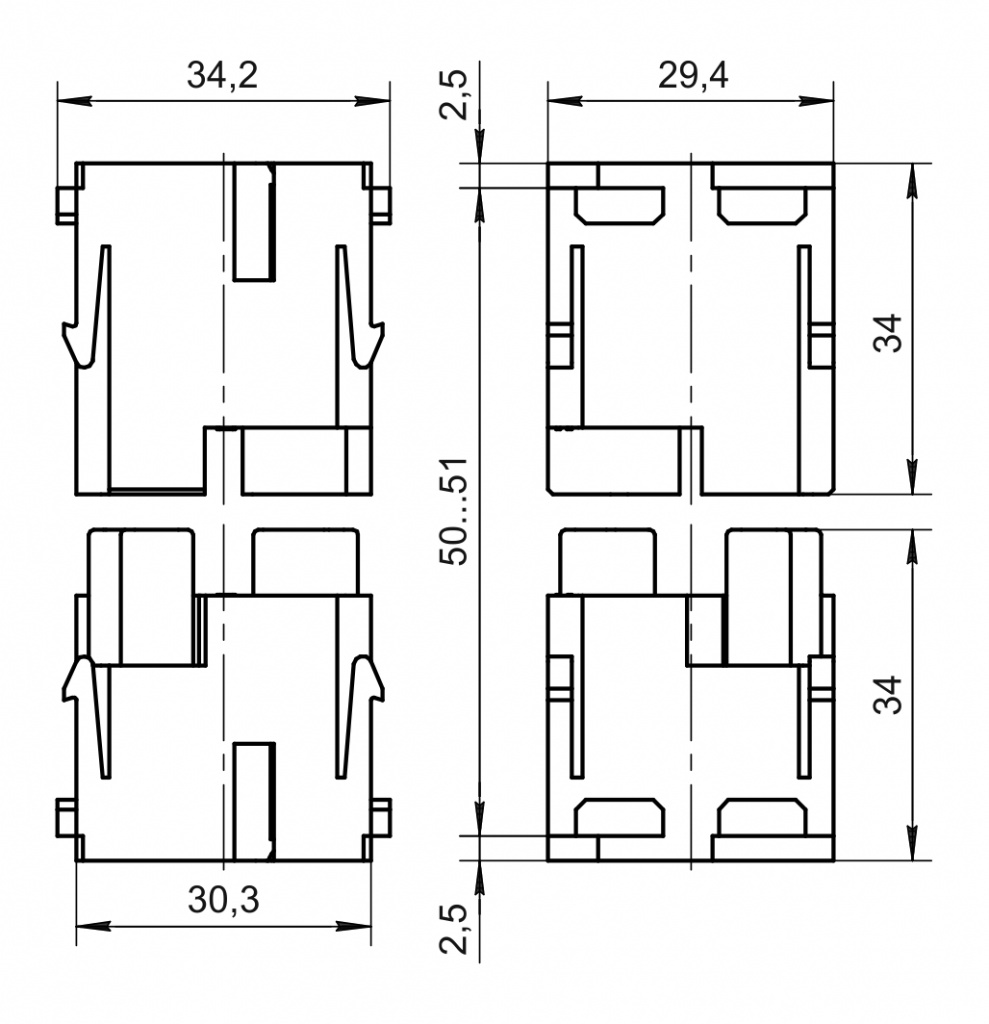

Габаритные размеры
Присоединительные размеры
