№ ЕАЭС RU C-RU.НВ26.В.02349/22

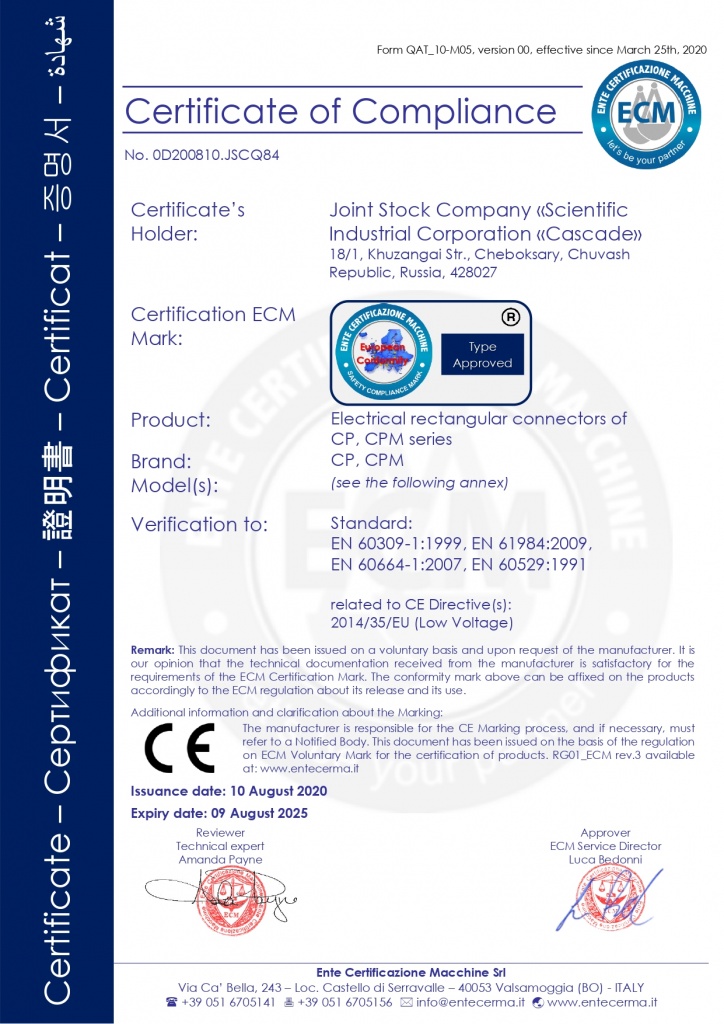

✔ Сертификат соответствия директивам Европейского союза -
СЕ № 0D200810.JSCQ84

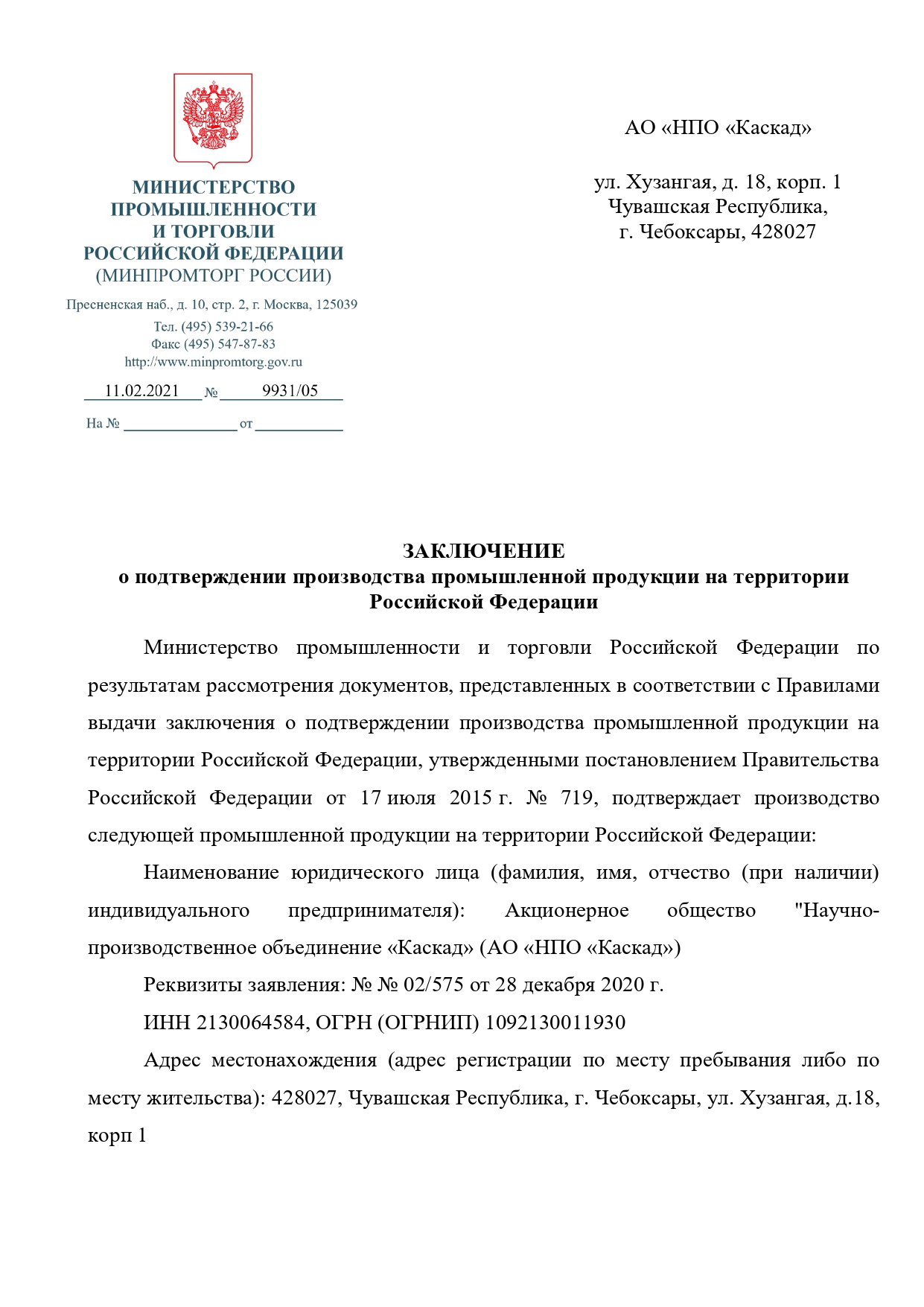

✔ Заключение о подтверждении производства промышленной продукции на территории Российской Федерации
№ 9931/05 от 11.02.2021
| Артикул | 46289998 / 46292010 |
| Часть соединителя | Розетка |
| Контакты. Комплектность | Контакты заказываются отдельно |
| Номинальный ток, А | 10 |
| Номинальное напряжение, В | 50 |
| Присоединение проводов | Обжимное |
| Предельные температуры, °C | -60 ... +125 |
| Материал | Полиамид / Поликарбонат |
| Класс пожаростойкости по ГОСТ 28157 | ПВ-0 |
| Сопротивление изоляции в нормальных условиях, МОм | 5000 |
| Срок службы, не менее, лет | 40 |
| Число сочленений-расчленений, не менее | 500 |
| Назначение | СПМ |
| Количество пар посадочных отверстий | 1 |
| Количество контактов | 8 |

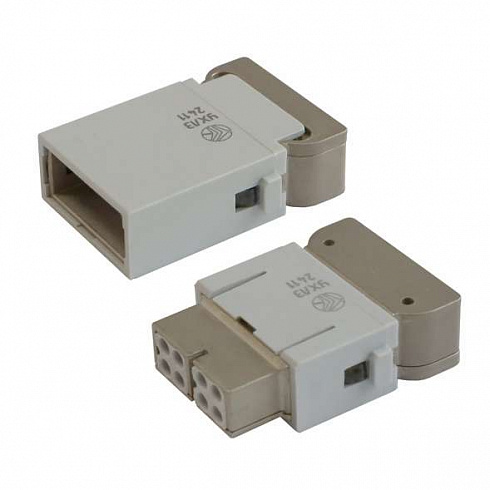

| Входит в состав | Комплект СПМ-10-(8+1)-4 с адаптером |
Применение
Соединители серии СПМ предназначены для коммутации электрических цепей и являются универсальной системой, позволяющей решать широкие задачи по организации электрических соединений в различных отраслях промышленности.
Преимуществом модульной системы является возможность применения в одном габарите необходимого количества контактов, в том числе на различные токи, а также комбинирование интерфейсных, сигнальных и силовых соединителей в одном конструктиве.

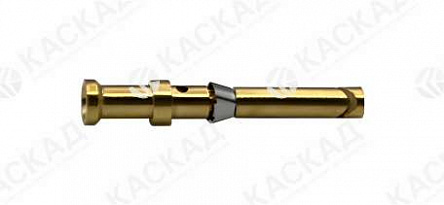

Соединители комплектуются электрическими и (или) оптическими контактами, рамками для установки вилок и розеток в корпуса или на панели устройств, а также защитными корпусами с быстроразъемной или винтовой фиксацией.
Поставка модульных прямоугольных соединителей СПМ в собранном виде производится по специальному заказу.

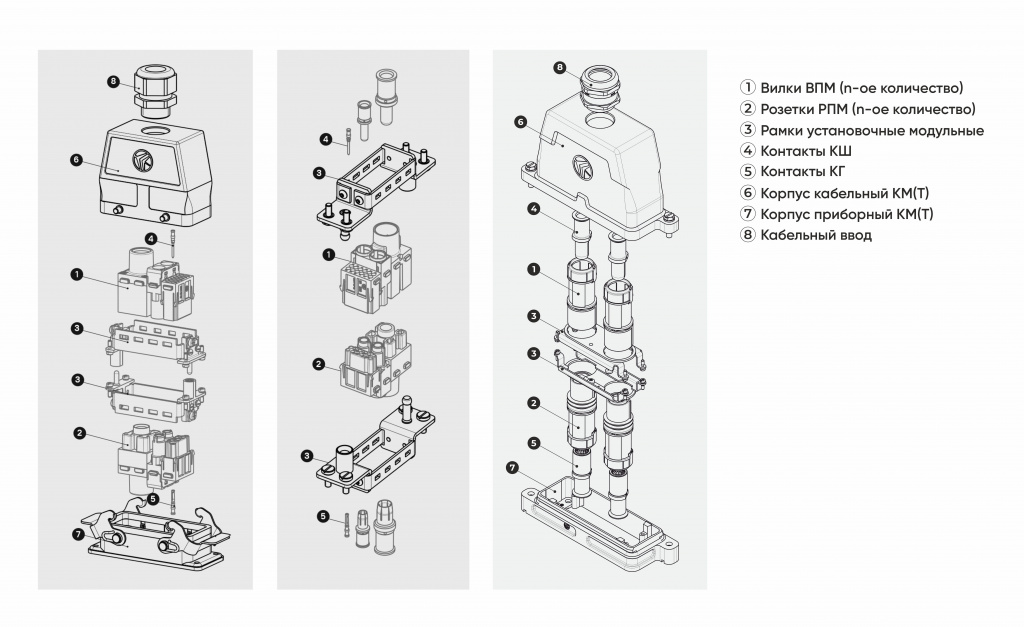

Комплектность соединителя
Варианты сборки соединителей
 |
Сборка приборного рамочного проходного корпуса с кабельным корпусом |
|
Сборка приборного корпуса с кабельным корпусом - боковое расположение устройства ввода кабеля |
|
Сборка кабельных корпусов - кабельное соединение |
|

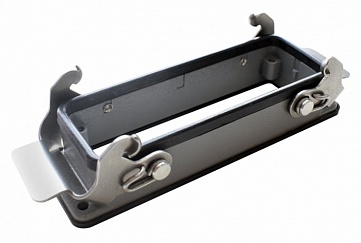

Сборка с рамками установочными |
|

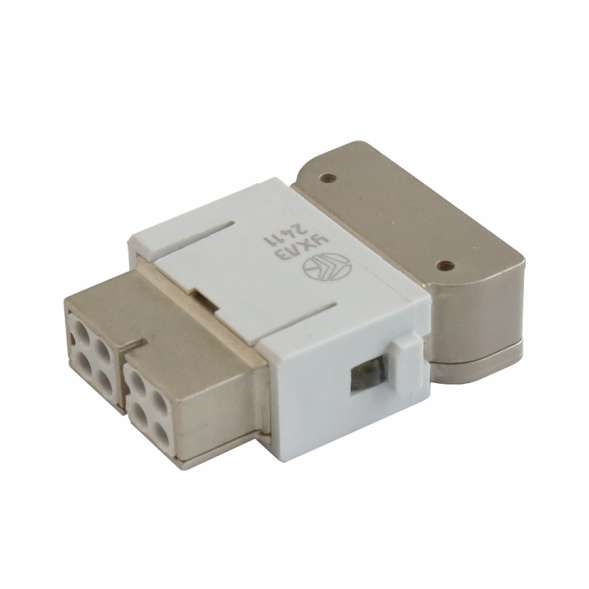

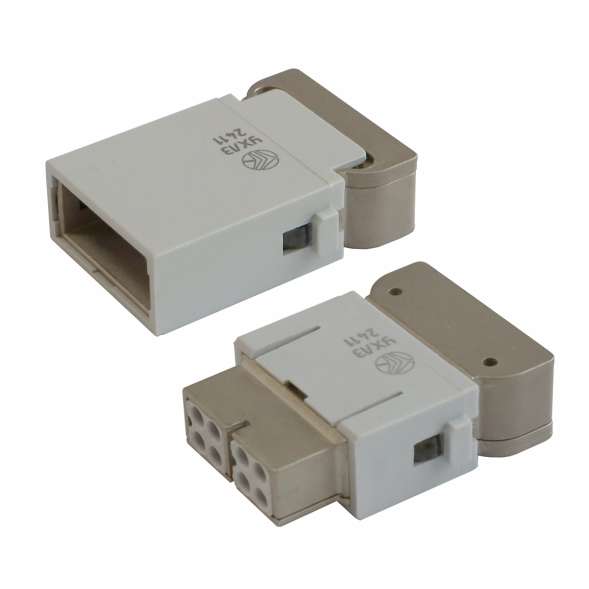

Комплект розетки РПМ-10-(8+1)-Т3-4 с адаптером
|
Комплект розетки РПМ-10-(8+1)-УХЛ3-4 с адаптером
|
| Исполнение по области применения |
Общепромышленное
|
Общепромышленное
|
| Климатическое исполнение |
Т3-4
|
УХЛ3-4
|
| Артикул исполнений |
46292010
|
46289998
|
| Документация |
ТУ 27.33.13-035-61929916-2024
|
ТУ 27.33.13-035-61929916-2024
|
Габаритные размеры |
|
|
 |
|
|
Характеристики
| Артикул | 46289998 / 46292010 |
| Часть соединителя | Розетка |
| Контакты. Комплектность | Контакты заказываются отдельно |
| Номинальный ток, А | 10 |
| Номинальное напряжение, В | 50 |
| Присоединение проводов | Обжимное |
| Предельные температуры, °C | -60 ... +125 |
| Материал | Полиамид / Поликарбонат |
| Класс пожаростойкости по ГОСТ 28157 | ПВ-0 |
| Сопротивление изоляции в нормальных условиях, МОм | 5000 |
| Срок службы, не менее, лет | 40 |
| Число сочленений-расчленений, не менее | 500 |
| Назначение | СПМ |
| Количество пар посадочных отверстий | 1 |
| Количество контактов | 8 |
| Входит в состав | Комплект СПМ-10-(8+1)-4 с адаптером |

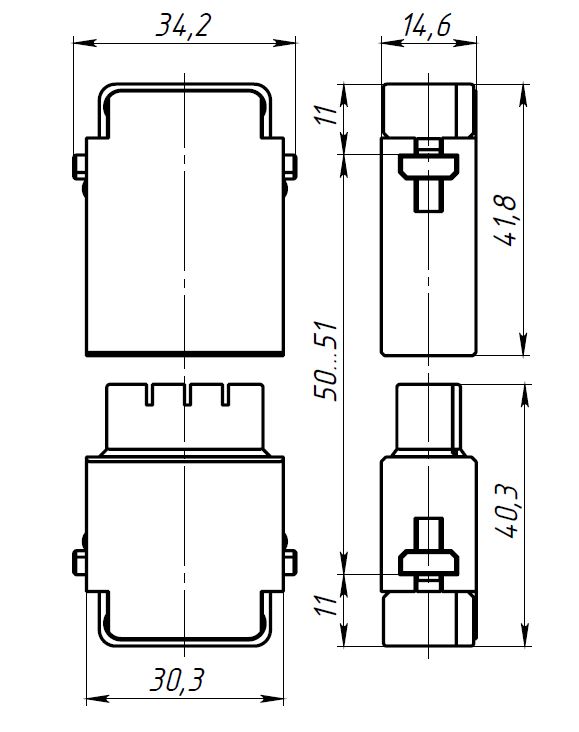

Габаритные размеры
Габаритные размеры |
|
|
|
|
|
|
