№ ЕАЭС RU C-RU.НВ26.В.02349/22
✔ Сертификат соответствия директивам Европейского союза -
СЕ № 0D200810.JSCQ84
✔ Заключение о подтверждении производства промышленной продукции на территории Российской Федерации
№ 9931/05 от 11.02.2021
| Артикул | 06111100 / 161061617 |
| Исполнение по области применения | Общепромышленное / Морское / Атомное |
| Часть соединителя | Розетка |
| Количество контактов, шт | 2 |
| Контакты. Комплектность | Контакты в комплекте |
| Номинальный ток, А | 100 |
| Номинальное напряжение, В | 1000 |
| Площадь сечения провода, мм² | 16-38 |
| Присоединение проводов | Аксиально-винтовое |
| Предельные температуры, °C | -60 ... +125 |
| Материал | Полиамид / Поликарбонат |
| Класс пожаростойкости по ГОСТ 28157 | ПВ-0 |
| Сопротивление изоляции в нормальных условиях, МОм | 5000 |
| Срок службы, не менее, лет | 40 |
| Число сочленений-расчленений, не менее | 500 |
| Назначение | СПМ |
| Количество пар посадочных отверстий | 2 |
| Входит в состав | СПМ-100-2А/35 |
| Масса, не более, г | 80 |
Применение
Соединители серии СПМ предназначены для коммутации электрических цепей и являются универсальной системой, позволяющей решать широкие задачи по организации электрических соединений в различных отраслях промышленности.
Преимуществом модульной системы является возможность применения в одном габарите необходимого количества контактов, в том числе на различные токи, а также комбинирование интерфейсных, сигнальных и силовых соединителей в одном конструктиве.
Соединители комплектуются электрическими и (или) оптическими контактами, рамками для установки вилок и розеток в корпуса или на панели устройств, а также защитными корпусами с быстроразъемной или винтовой фиксацией.
Поставка модульных прямоугольных соединителей СПМ в собранном виде производится по специальному заказу.
Комплектность соединителя
Варианты сборки соединителей
 |
Сборка приборного рамочного проходного корпуса с кабельным корпусом |
|
Сборка приборного корпуса с кабельным корпусом - боковое расположение устройства ввода кабеля |
|
Сборка кабельных корпусов - кабельное соединение |
|
Сборка с рамками установочными |
|
Розетка РПМ-100-2А/35-Р
|

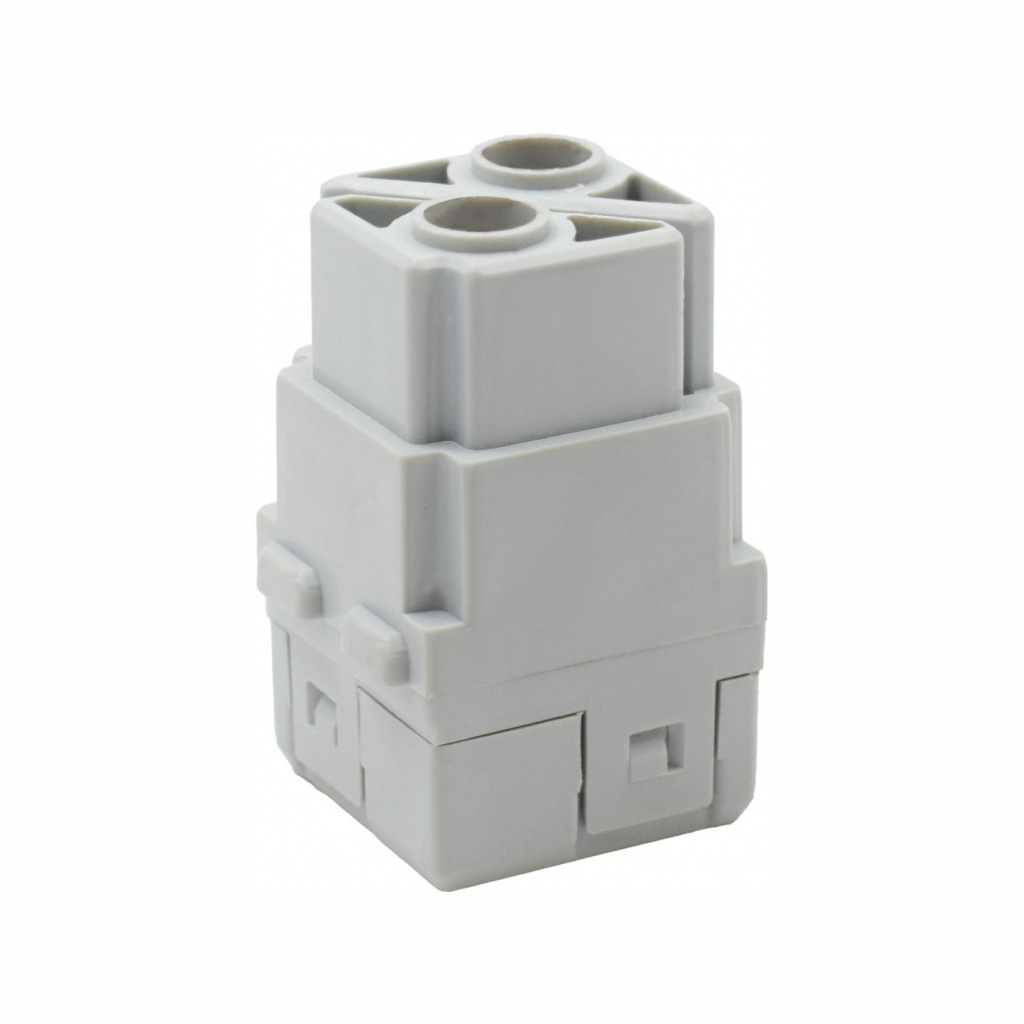

Розетка РПМ-100-2А/35-УХЛ3
|
Розетка РПМ-100-2А/35-УХЛ3-А
|
| Исполнение по области применения |
Морское
|
Общепромышленное
|
Атомное
|
| Климатическое исполнение |
ОМ4
|
УХЛ3
|
УХЛ3
|
| Документация |
ТУ 6313-007-61929916-2011
|
ТУ 6313-007-61929916-2011
|
ТУ 6313-013-61929916-2013
|
| Артикул исполнений |
|
06111100
|
161061617
|

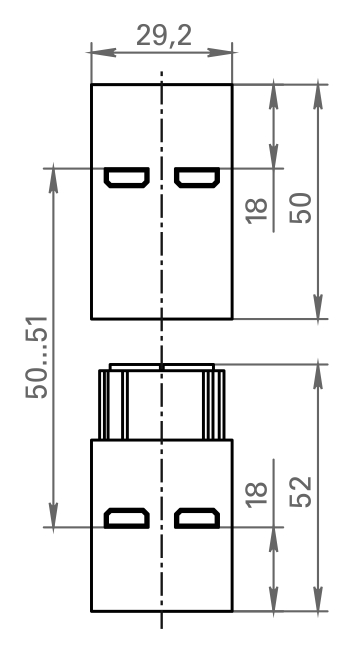

Присоединительные размеры
Характеристики
| Артикул | 06111100 / 161061617 |
| Исполнение по области применения | Общепромышленное / Морское / Атомное |
| Часть соединителя | Розетка |
| Количество контактов, шт | 2 |
| Контакты. Комплектность | Контакты в комплекте |
| Номинальный ток, А | 100 |
| Номинальное напряжение, В | 1000 |
| Площадь сечения провода, мм² | 16-38 |
| Присоединение проводов | Аксиально-винтовое |
| Предельные температуры, °C | -60 ... +125 |
| Материал | Полиамид / Поликарбонат |
| Класс пожаростойкости по ГОСТ 28157 | ПВ-0 |
| Сопротивление изоляции в нормальных условиях, МОм | 5000 |
| Срок службы, не менее, лет | 40 |
| Число сочленений-расчленений, не менее | 500 |
| Назначение | СПМ |
| Количество пар посадочных отверстий | 2 |
| Входит в состав | СПМ-100-2А/35 |
| Масса, не более, г | 80 |
