✔ ТУ 6313-015-61929916-2013 – атомное исполнение
✔ Декларация о соответствии ЕАЭС № RU Д-RU.PA12.B.19993/25
✔Реестровая запись в ГИСП
|
|
051049893 / 051095479 |

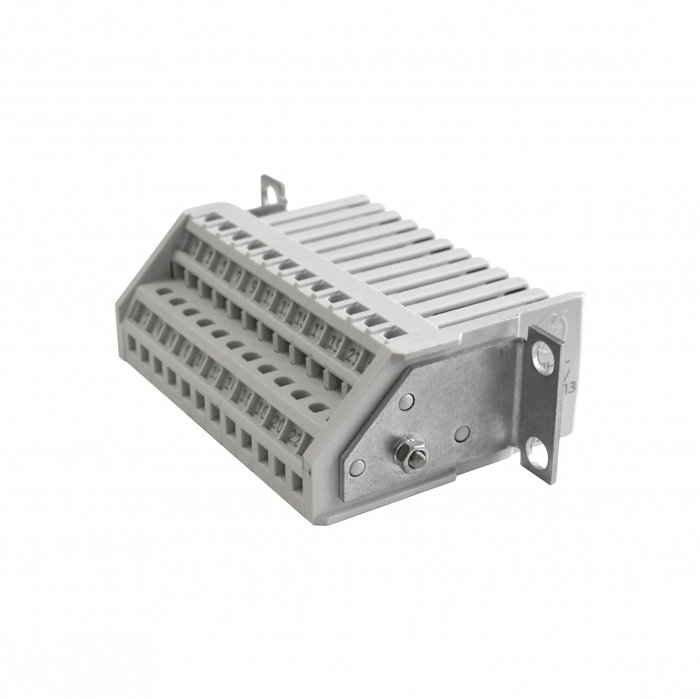

| Часть соединителя | Розетка |
| Количество контактов, шт | 22 |
| Расстояние между монтажными отверстиями, L, мм | 117 |
| Совместное применение СПН1 | СП и СПМ |
| Усилие расчленения соединителя, Н, не более | 66 |
| Покрытие контактов | Серебро |
Применение
Соединители наборные для вторичных цепей СПН1 предназначены для применения в сигнальных цепях напряжением до 400В низковольтных комплектных устройств блочно-модульной конструкции.
Увеличенная длина хода обеспечивает замкнутое состояние вспомогательных цепей и разомкнутое состояние главных цепей в испытательном положении выдвижного элемента.
|
Исполнение розетки Р1 Для совместного применения с соединителями серии КВН |
Исполнение розетки Р2 Для совместного применения с силовыми соединителями серии СП и аналогичными |
|
 |
Технические характеристики
| Номинальное напряжение, В | 400 |
|
Номинальный ток, А |
20 |
|
Сопротивление контактов, не более, мОм: - для покрытых серебром |
2 |
|
- для покрытых олово-висмутом |
3 |
|
Рабочая температура окружающей среды, °С |
от -50 до +85 |
|
Длина хода надежного соединения, мм |
26 |
|
Степень защиты по ГОСТ 14254 |
IP20 |
|
Площадь сечения присоединяемых проводов, мм² |
от 1,0 до 4,0 |
| Допустимая погрешность установки вилок и розеток относительно друг друга, мм |
±1,5 |
|
Количество сочленений-расчленений, не менее |
500 |
|
Средний срок службы соединителей, не менее, лет |
30 |
Температура перегрева контактов относительно температуры окружающей среды при длительных токовых нагрузках представлена ниже. При этом максимальная температура в длительном режиме не должна превышать 105 °С для контактов, покрытых олово-висмутом, и 125 °С для контактов, покрытых серебром.
|
Длительная токовая нагрузка на соединитель, А |
10 | 15 | 20 |
|
Температура перегрева контактов t, не более, °С |
15 | 25 | 35 |
Рекомендации по применению в выдвижных блоках
|
Розетка СПН1-Р2-22/Ср-УХЛ3
|
Розетка СПН1-Р2-22/Ср-УХЛ3-А
|
Розетка СПН1-Р2-22/Ср-Т3
|
| Примечание |
В разработке
|
В разработке
|
В разработке
|
| Климатическое исполнение |
УХЛ3
|
УХЛ3
|
Т3
|
| Исполнение по области применения |
Общепромышленное
|
Атомное
|
Общепромышленное
|
| Артикул исполнений |
051049893
|
15179644
|
051095479
|
| Покрытие контактов |
Серебро
|
Серебро
|
Серебро
|
| Усилие расчленения соединителя, Н, не более |
66
|
66
|
66
|
| Расстояние между монтажными отверстиями, L, мм |
117
|
117
|
117
|
| Совместное применение СПН1 |
СП и СПМ
|
СП и СПМ
|
СП и СПМ
|
Монтажный вырез для установки СПН1
Габаритные и установочные размеры
Основные параметры соединителей
*Х - номер исполнения боковых угольников (см. рекомендации по применению в выдвижных блоках)
