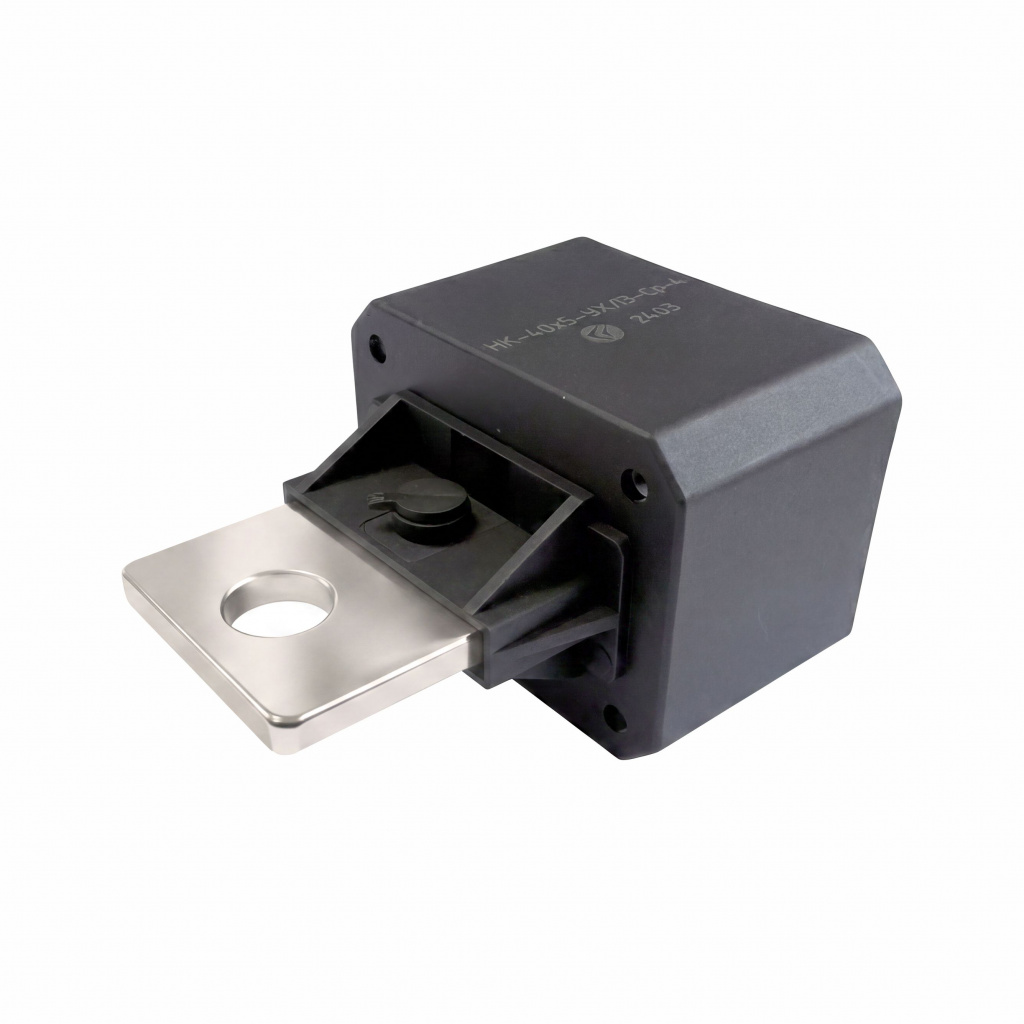

Соединитель НК-40х5-УХЛ3-Ср-4
✔ ТУ 27.33.13-036-61929916-2024 - общепромышленное исполнение
Подробнее о товаре
Цена по запросу
Задать вопрос
Стоимость продукции предоставляется по запросу
Характеристики
|
|
45281379 |
| Тип вывода КВН/НК | Прямой |
| Покрытие контактов | Серебро |
| Максимальный рабочий ток, А | 700 |
| Ширина ножа, мм | 40 |
| Масса, не более, г | 160 |
Описание
Применение
Ножи контактные с дугогасящей камерой серии НК-4 предназначены для подключения силовой аппаратуры к токоведущим шинам толщиной 5 и 10 мм в НКУ с выдвижными элементами (съемными / втычными блоками), а также в системах шинопроводов.
Совместное применение КВН-4 и НК-4
Примечание:
L - расстояние между установочными панелями.
Для обеспечения сочленённого положения расстояние L должно быть от 49 до 57 мм.
Таблица сочетаний
| Типоисполнение НК-4 | Соответствующее исполнение КВН-4 |
| НК-25х5-4 | -07, -08, -15, -29 |
| НК-30х5-4 | -06, -14 |
| НК-40х5-4 | -01...-05, -09...-13 |
Габаритные размеры
Габаритные и установочные размеры НК-4
Основные параметры соединителей серии НК-4
| Обозначение | Ширина ножа b, мм | Посадочный размер, мм | Диаметр отверстия d, мм | Максимальный рабочий ток, А |
| НК-25х5-4 | 25 | 35 | 9 | 430 |
| НК-30х5-4 | 30 | 40 | 11 | 500 |
| НК-40х5-4 | 40 | 50 | 13 | 700 |

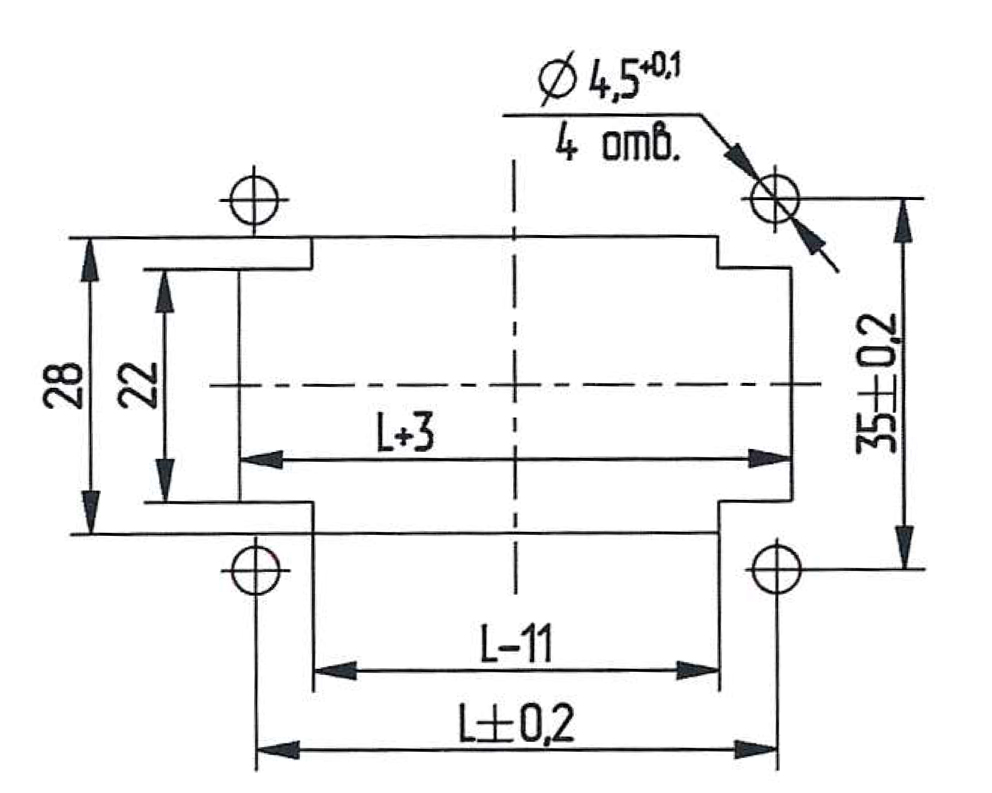

Размеры отверстий в панелях для крепления соединителей НК-4
| Ширина корпуса, мм | Размер L, мм |
| 24 | 35 |
| 32 | 35 |
| 40 | 40 |
| 48 | 50 |
