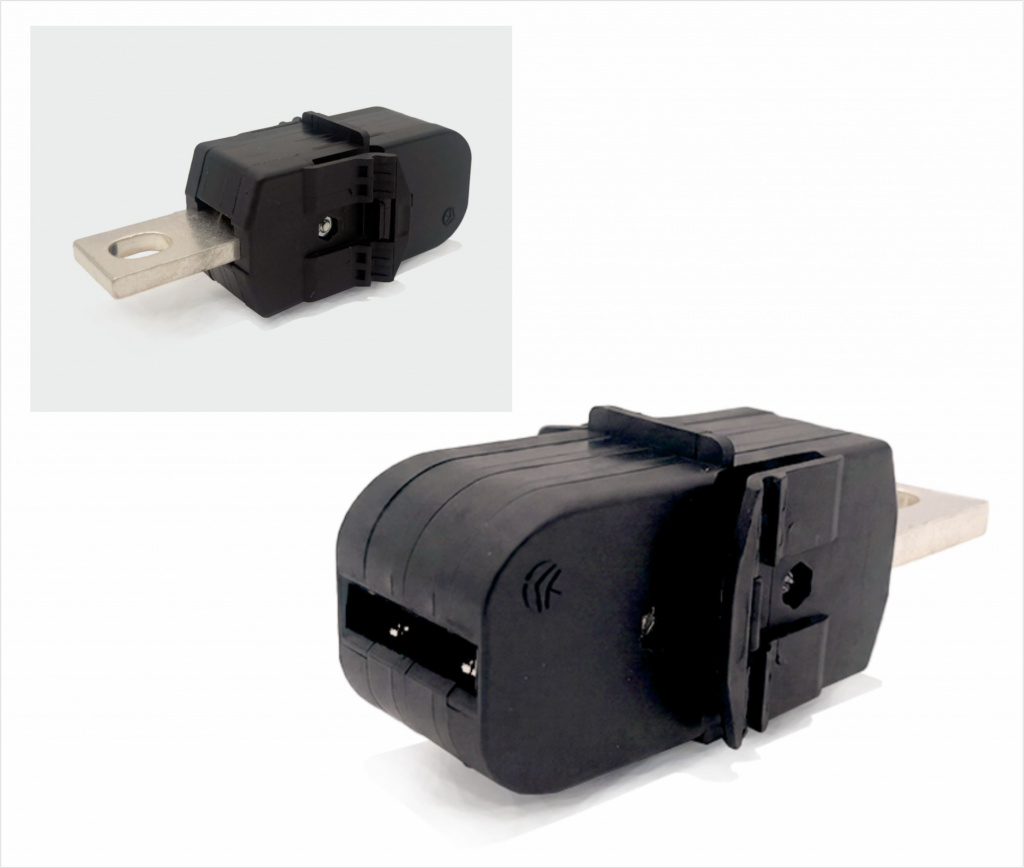

Соединитель КВН-250А-07-УХЛ3-Ср-5-4
✔ ТУ 27.33.13-036-61929916-2024 - общепромышленное исполнение
Подробнее
Задать вопрос
Стоимость продукции предоставляется по запросу
Характеристики
|
|
45281448 |
| Номинальный ток, А | 250 |
| Демонтаж соединителя КВН | Со стороны установки на панель |
| Количество выводов КВН | 1 |
| Количество отверстий вывода КВН | 1 |
| Тип вывода КВН/НК | Прямой |
| Толщина токоведущей шины КВН | 5 |
| Покрытие контактов | Серебро |
| Масса, не более, г | 160 |
Описание
Применение
Соединители КВН-4 (контакты втычные наборные для обеспечения IP 20) предназначены для выполнения разъёмных и выдвижных электрических соединений главных цепей функциональных блоков к токоведущим шинам толщиной 5 мм и 10 мм в НКУ, а также в системах шинопроводов.
Монтажный вырез для установки КВН-4
Совместное применение КВН-4 и НК-4
Примечание:
L - расстояние между установочными панелями.
Для обеспечения сочленённого положения расстояние L должно быть от 49 до 57 мм.
Таблица сочетаний
| Типоисполнение НК-4 | Соответствующее исполнение КВН-4 |
| НК-25х5-4 | -07, -08, -15, -29 |
| НК-30х5-4 | -06, -14 |
| НК-40х5-4 | -01...-05, -09...-13 |
Габаритные размеры
