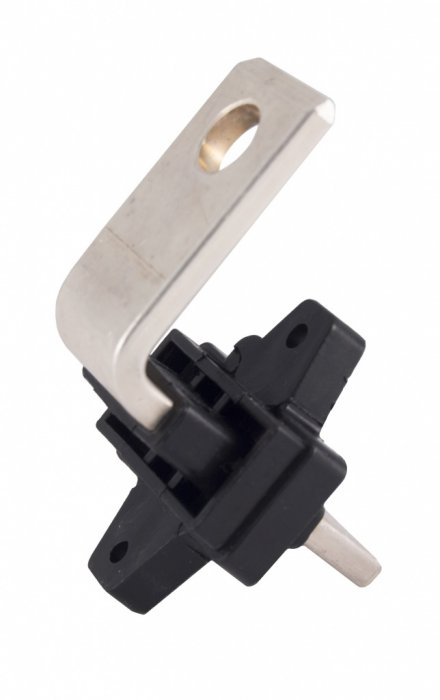

Соединитель НК-20х5-УХЛ3-Ср-У
✔ ТУ 27.33.13-016-61929916-2018 - общепромышленное и морское исполнение
✔ ТУ 6313-012-61929916-2013 - атомное исполнение
✔ Свидетельство о типовом одобрении РМРС № 25.44.01.05433.130
✔ Декларация о соответствии требованиям ТР ТС 004/2011 ЕАЭС N RU Д-RU.PA12.B.19929/25 ЕАЭС
✔ Сертификат СТ-1 № 6079008309
✔Реестровая запись в ГИСП
✔Сертификат «Сделано в России» № CC.001814
✔ ТУ 6313-012-61929916-2013 - атомное исполнение
✔ Свидетельство о типовом одобрении РМРС № 25.44.01.05433.130
✔ Декларация о соответствии требованиям ТР ТС 004/2011 ЕАЭС N RU Д-RU.PA12.B.19929/25 ЕАЭС
✔ Сертификат СТ-1 № 6079008309
✔Реестровая запись в ГИСП
✔Сертификат «Сделано в России» № CC.001814
Подробнее
Выбрать
Задать вопрос
Стоимость продукции предоставляется по запросу
Характеристики
|
|
052057984 / 052095236 |
| Тип вывода КВН/НК | Угловой |
| Покрытие контактов | Серебро |
| Максимальный рабочий ток, А | 380 |
| Ширина ножа, мм | 20 |
Описание
Применение
Соединители НК (ножи контактные) применяются совместно с Соединителями КВН (контактами втычными наборными) для подключения силовой аппаратуры, расположенной в выдвижных элементах (съемных / втычных, блоках) электрошкафов различного назначения.
Возможна поставка отдельно пластмассового корпуса для применения в качестве проходного изолятора ИНП.
Пример выдвижного элемента с применением соединителей КВН и НК
Рекомендуемые варианты использования соединителей серии НК в зависимости от исполнений соединителей серии КВН
Таблица сочетаний| Типоисполнение НК | Соответствующее исполнение КВН |
| НК-20х5, НК-25х5 | -02, -13,-17…-19, -22, -23, -26…-29 |
| НК-30х5 | -03, -08, -12, -16, -20, -21, -24, -25 |
| НК-35х5 | -04, -07, -11, -15 |
| НК-40х5 | -05, -06, -10, -14 |
| НК-50х5 | -01, -09 |
Примечание!
При выборе исполнений соединителей серии КВН, отличных от рекомендуемых, нужно учитывать, чтобы все контактные пары соединителей серии КВН контактировали с поверхностью соединителя серии НК.
Расстояние между установочными панелями для обеспечения надежного электрического контакта
1. L – расстояние между установочными панелями.
2. Для обеспечения сочлененного положения расстояние L должно быть:
- 49 мм для исполнений КВН–ХХХ А–ХХ–Х–Х–Х–Х, КВН–ХХХ А–ХХ–Х–Х–Х–1;2. Для обеспечения сочлененного положения расстояние L должно быть:
- 51 мм для исполнений КВН–ХХХ А–ХХ–Х–Х–Х–3.
Исполнения
|
Соединитель НК-20х5-УХЛ3-Ср-У
|
Соединитель НК-20х5-Т3-Ср-У
|
| Климатическое исполнение |
УХЛ3
|
Т3
|
| Исполнение по области применения |
Общепромышленное
|
Тропическое/морское
|
| Артикул исполнений |
052057984
|
052095236
|
| Покрытие контактов |
Серебро
|
Серебро
|
| Тип вывода КВН/НК |
Угловой
|
Угловой
|
| Ширина ножа, мм |
20
|
20
|
Габаритные размеры
Габаритные и установочные размеры НК
Основные параметры соединителей
* Рекомендуемое значение. По требованию заказчика отверстия могут быть выполнены другой формы и размеров.
Монтажный вырез для установки НК
Совместное применение КВН и НК
