Комплект ШН-10х60-1-1-62,5-П1
✔ ТУ 3449-006-61929916-2011 –
общепромышленное исполнение
✔ ТУ 3449-014-61929916-2013 –
атомное исполнение
Подробнее
Стоимость продукции предоставляется по запросу
Характеристики
|
|
- |
| Длина профиля L₃, мм | 112,5 |
| Исполнение по виду рейки | Одинарная |
| Количество полюсов | 1 |
| Комплектация | Полная |
| Крепление L₂, мм | 87,5 |
| Межполюсное расстояние L₁, мм | 62,5 |
| Способ крепления шинодержателя | За края нижней рейки |
| Толщина шины, мм | 10 |
| Количество пазов в изоляторе | 1 |
Описание
Применение
Комплект шинодержателей наборных серии ШН предназначен для закрепления плоских токоведущих шин в электроустановках различного назначения и организации шинных трасс на напряжение до 1000 В переменного тока частотой 50, 60 Гц
Особенности конструкции
Материал изоляторов – трудногорючая пластмасса класса горючести ПВ-0 с рабочей температурой от -50 °C до 110 °CТехнические характеристики шинодержателей ШН в сборе
| Номинальное напряжение, В | 1000 |
| Номинальный ток, А | до 6300 |
|
Номинальный ударный ток Ipk, kA |
до 220 |
|
Номинальный кратковременно допустимый ток Ipk, kA |
до 100 |
|
Диапазон рабочих температур изоляционной колодки ИШ, °C |
от -60 до +150 |
|
Диапазон рабочих температур шинодержателя ШН, °C |
от -50 до +60 |
|
Вид климатического исполнения по ГОСТ 15150 |
УХЛ3, Т3 |
| Класс горючести по ГОСТ 28157 (UL94) | ПВ-0(VO) |
|
Допустимый кратковременный нагрев шин, °C |
150 |
|
Срок службы, лет |
30 |
Состав комплекта
Характеристики типовых комплектов ШН
Схема сборки комплекта шинодержателей ШН
Типоисполнения шинодержателей ШН в сборе
Виды изоляторов ИШ

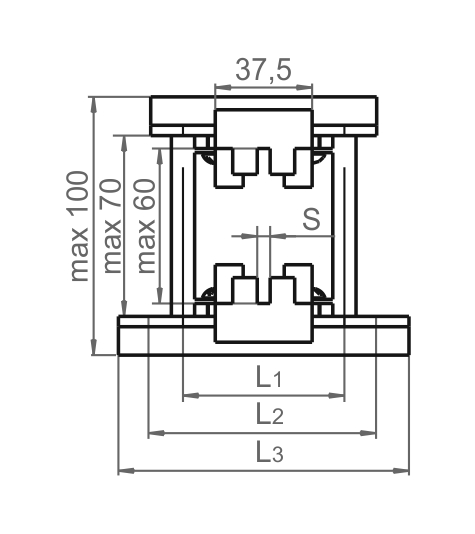

Габаритные размеры
Габаритные размеры
Характеристики
-
Длина профиля L₃, мм
112,5
Исполнение по виду рейки
Одинарная
Количество полюсов
1
Комплектация
Полная
Крепление L₂, мм
87,5
Межполюсное расстояние L₁, мм
62,5
Способ крепления шинодержателя
За края нижней рейки
Толщина шины, мм
10
Количество пазов в изоляторе
1
Габаритные размеры
Габаритные размеры
