Изолятор ИШ-8-2
✔ ТУ 3449-006-61929916-2011 –
общепромышленное исполнение
✔ Сертификат соответствия ГОСТ Р
№ РОСС RU.МХ11.Н00344
Подробнее
Стоимость продукции предоставляется по запросу
Характеристики
|
|
- |
| Предельные температуры, °C | -60 ... +150 |
| Толщина шины, мм | 8 |
| Количество пазов в изоляторе | 2 |
| Класс горючести | ПВ-0 |
| Масса, не более, г | 30 |
Описание
Применение
Изолятор является составляющим элементом шинодержателей ШН, предназначенных для закрепления плоских токоведущих шин в электроустановках различного назначения и организации шинных трасс на напряжение до 1000 В переменного тока частотой 50, 60 Гц
Особенности конструкции
Материал изоляторов – трудногорючая пластмасса класса горючести ПВ-0 с рабочей температурой от -50 °C до 110 °CТехнические характеристики шинодержателей ШН в сборе
| Номинальное напряжение, В | 1000 |
| Номинальный ток, А | до 6300 |
|
Номинальный ударный ток Ipk, kA |
до 220 |
|
Номинальный кратковременно допустимый ток Ipk, kA |
до 100 |
|
Диапазон рабочих температур изоляционной колодки ИШ, °C |
от -60 до +150 |
|
Диапазон рабочих температур шинодержателя ШН, °C |
от -50 до +60 |
|
Вид климатического исполнения по ГОСТ 15150 |
УХЛ3, Т3 |
| Класс горючести по ГОСТ 28157 (UL94) | ПВ-0(VO) |
|
Допустимый кратковременный нагрев шин, °C |
150 |
|
Срок службы, лет |
30 |
Схема сборки комплекта шинодержателей ШН
Виды изоляторов ИШ
Типоисполнения шинодержателей ШН в сборе

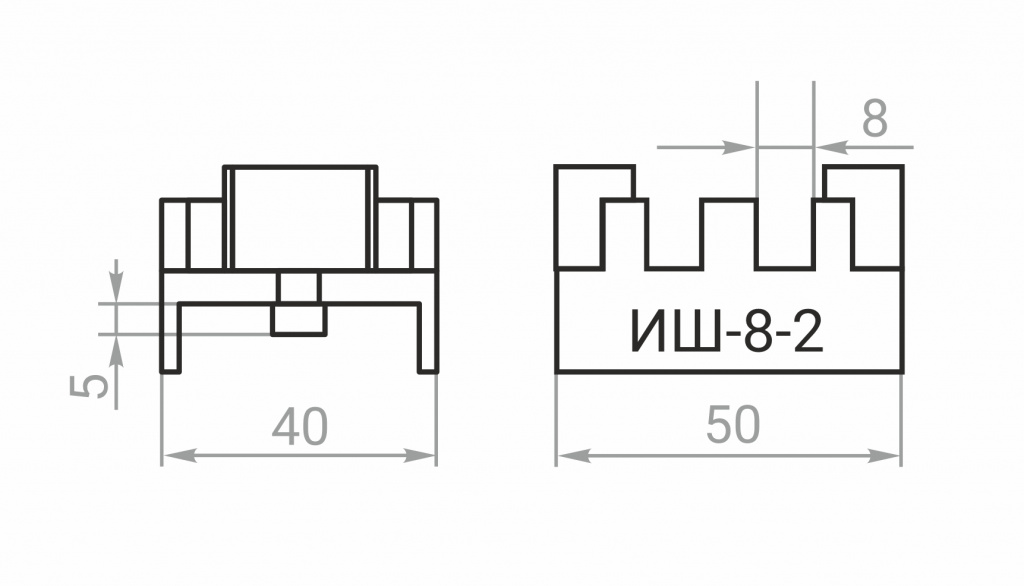

Габаритные размеры
Габаритные размеры
Характеристики
|
|
- |
| Предельные температуры, °C | -60 ... +150 |
| Толщина шины, мм | 8 |
| Количество пазов в изоляторе | 2 |
| Класс горючести | ПВ-0 |
| Масса, не более, г | 30 |
Габаритные размеры
Габаритные размеры
