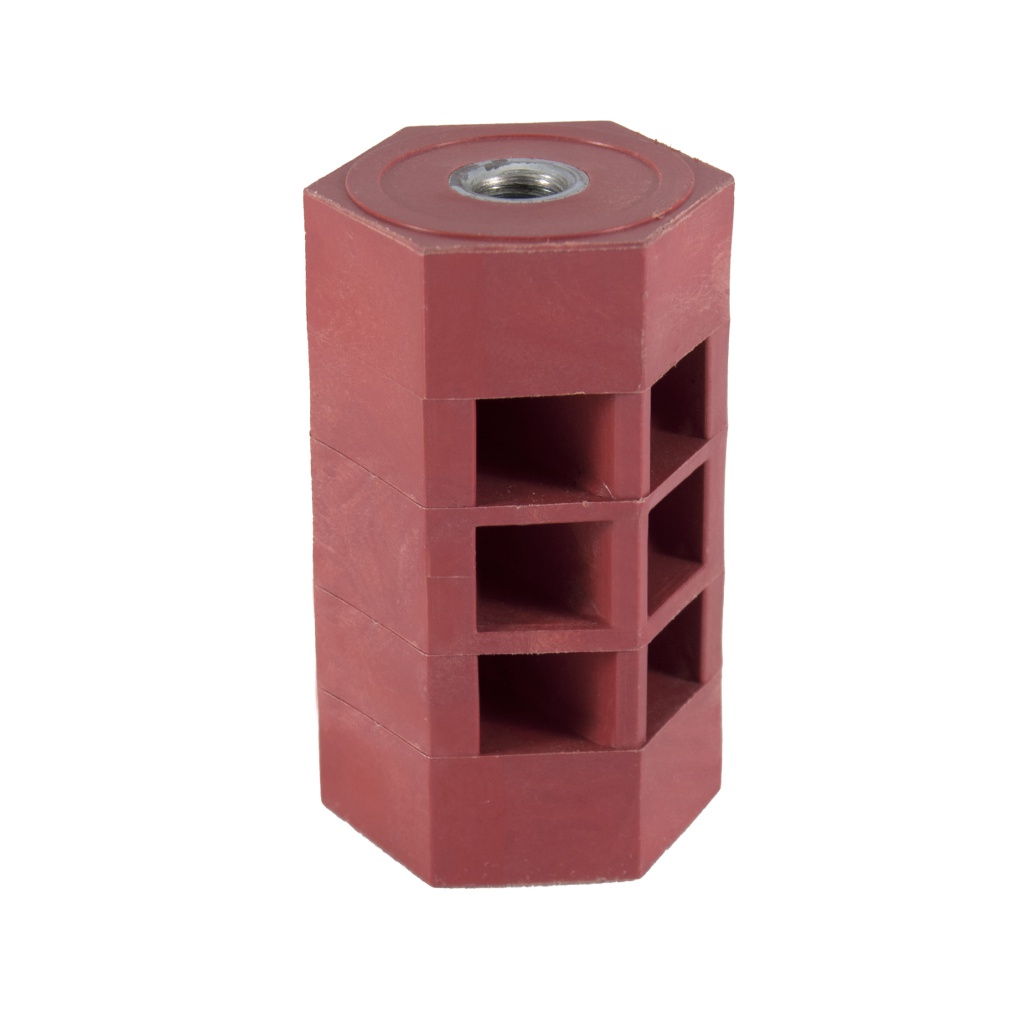

Изолятор ПИО-60-32-М8
✔ ТУ 3494-008-61929916-2011 –
общепромышленное исполнение
Подробнее
Выбрать
Задать вопрос
Стоимость продукции предоставляется по запросу
Характеристики
|
|
036067862 / 036063816 |
| Климатическое исполнение | У3 или Т3 |
| Номинальное напряжение, В | 1000 |
| Высота изолятора, мм | 60 |
| Допуск гайки | H6 |
| Момент затягивания резьбы, Н•м | 40 |
| Нормированное напряжениепромышленной частоты, выдерживаемое в сухом состоянии в течение 1 мин, кВ | 3,5 |
| Сила на изгиб, кН | 2,5 |
| Условный диаметр изолятора, мм | 32 |
| Резьба | М8 |
Описание
Применение
Предназначены для изоляции и крепления токоведущих частей в электрических шкафах и распределительных устройствах номинальным напряжением сети до 1000 В переменного тока частотой до 50, 60 Гц и постоянного тока.
Технические характеристики
| Рабочая температура окружающей среды, °С |
от -40 до +60 |
| Класс горючести по ГОСТ 28157 | ПВ-0(V0) |
| Срок службы, не менее лет | 30 |
Исполнения
|
Изолятор ПИО-60-32-М8-У3
|
Изолятор ПИО-60-32-М8-Т3
|
| Климатическое исполнение |
У3
|
Т3
|
| Артикул исполнений |
036067862
|
036063816
|
| Нормированное напряжениепромышленной частоты, выдерживаемое в сухом состоянии в течение 1 мин, кВ |
3,5
|
3,5
|
| Сила на изгиб, кН |
2,5
|
2,5
|
| Момент затягивания резьбы, Н•м |
40
|
40
|
| Резьба |
М8
|
М8
|
| Высота изолятора, мм |
60
|
60
|
| Условный диаметр изолятора, мм |
32
|
32
|
| Допуск гайки |
H6
|
H6
|

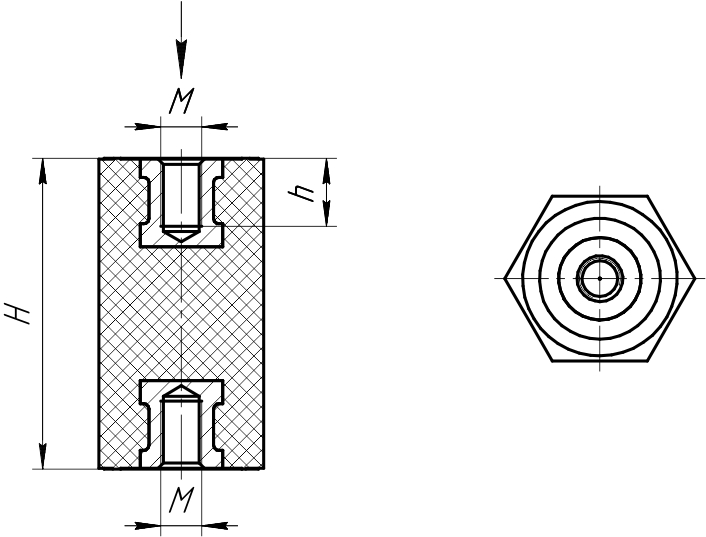

Габаритные размеры
Габаритные и установочные размеры
| Наименование | Размеры |
Нормированные механические разрушающие усилия |
|||
| H, мм | S, мм |
Диаметр и глубина резьбы Mxh, мм |
Сила на изгиб, кН |
Момент затягивания резьбы, H*м |
|
| ПИО-60-32-М8 | 60 | 32 | М8х11 | 2,5 | 40 |
