Шинодержатель ШНП-4-5х60
✔ ТУ 3449-009-61929916-2012 –
общепромышленное исполнение
общепромышленное исполнение
Подробнее
Стоимость продукции предоставляется по запросу
Характеристики
|
|
- |
| Количество полюсов | 1 |
| Толщина шины, мм | 5 |
| Длина изолятора,мм | 150 |
| Ширина шины, мм | 60 |
| Длина болта L, мм | 150 |
| Масса, не более, г | 1060 |
Описание
Применение
Шинодержатели наборные полимерные серии ШНП и изоляторы шинные полимерные серии ИШП предназначены для вертикального закрепления плоских токоведущих шин в электроустановках различного назначения и организации шинных трасс на напряжение до 1000 В переменного тока частотой 50, 60 Гц и номинальные токи до 8200 А
Особенности конструкции
Материал изоляторов – стеклонаполненная негорючая термореактивная пластмасса класса горючести ПВ-0 по ГОСТ 28157Технические характеристики
| Номинальное напряжение, В | 1000 |
| Номинальная частота, Гц | 50 |
|
Значение нормированной механической разрушающей силы на сдвиг, приложенной перпендикулярно к токоведущей шине, не менее, kH |
20 |
| Номинальный рабочий ток, А | до 8200 |
|
Вид климатического исполнения по ГОСТ 15150 |
УХЛ3 |
|
Диапазон рабочих температур шинодержателя ШНП, °C |
от -40 до +60 |
|
Диапазон рабочих температур изолятора ИШП, °C |
от -60 до +150 |
|
Допустимый кратковременный нагрев шин, °C |
250 |
|
Срок службы, лет |
20 |
| Класс горючести по ГОСТ 28157 (UL94) | ПВ-0(VO) |
Основные параметры шинодержателей ШНП (справочные данные)
Диаграммы электродинамической стойкости
/уд – ударный ток короткого замыкания;L – расстояние между шинодержателями;
В – ширина шины, мм: 1-200; 2-160; 3-120, 4-100; 5-80; 6-60; 7-50
Исполнения шинодержателей ШНП
Состав комплекта шинодержателя ШНП
- 2 изолятора ИШП;
- гайки М12;
- шайбы 12;
- шайбы гровер;
- болты М12;
- изоляционные втулки
Виды изоляторов ИШП
Примечание!
Возможно изготовление изоляторов на другие размеры шин
Варианты монтажа ШНП

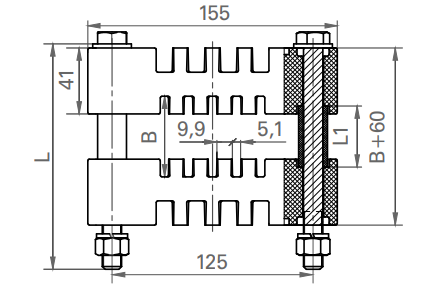

Габаритные размеры
Габаритные и установочные размеры шинодержателей
ШНП-4*-5×В
* Номер исполнения шинодержателя
* Номер исполнения шинодержателя
Таблица обозначений
| Наименование | B, мм | L, мм | L1, мм |
| ШНП-4-5х25 | 25 | 115 | 13 |
| ШНП-4-5х30 | 30 | 120 | 18 |
| ШНП-4-5х35 | 35 | 125 | 23 |
| ШНП-4-5х40 | 40 | 130 | 28 |
| ШНП-4-5х45 | 45 | 140 | 33 |
| ШНП-4-5х50 | 50 | 140 | 38 |
| ШНП-4-5х60 | 60 | 150 | 48 |
| ШНП-4-5х80 | 80 | 170 | 68 |
| ШНП-4-5х100 | 100 | 190 | 88 |
Характеристики
-
Количество полюсов
1
Толщина шины, мм
5
Длина изолятора,мм
150
Ширина шины, мм
60
Длина болта L, мм
150
Масса, не более, г
1060

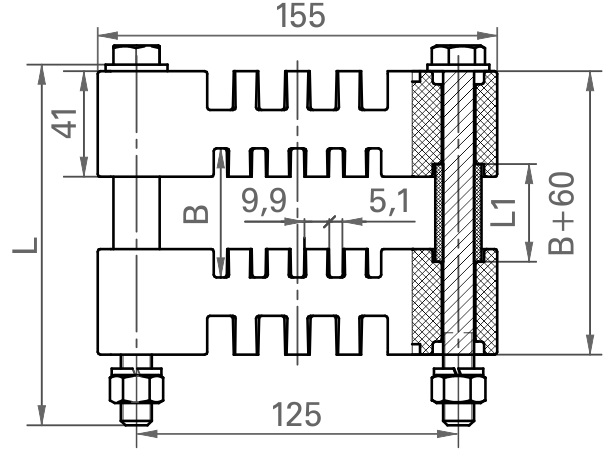

Габаритные размеры
