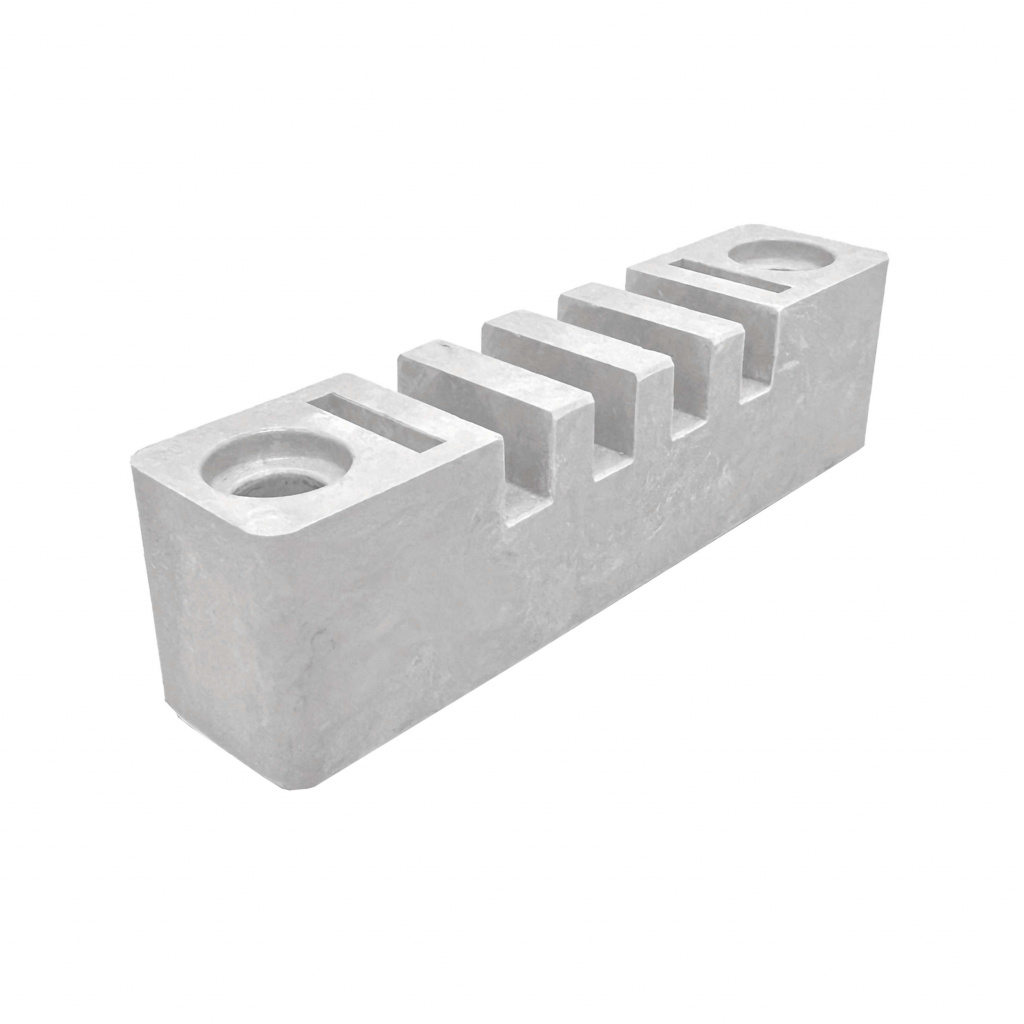

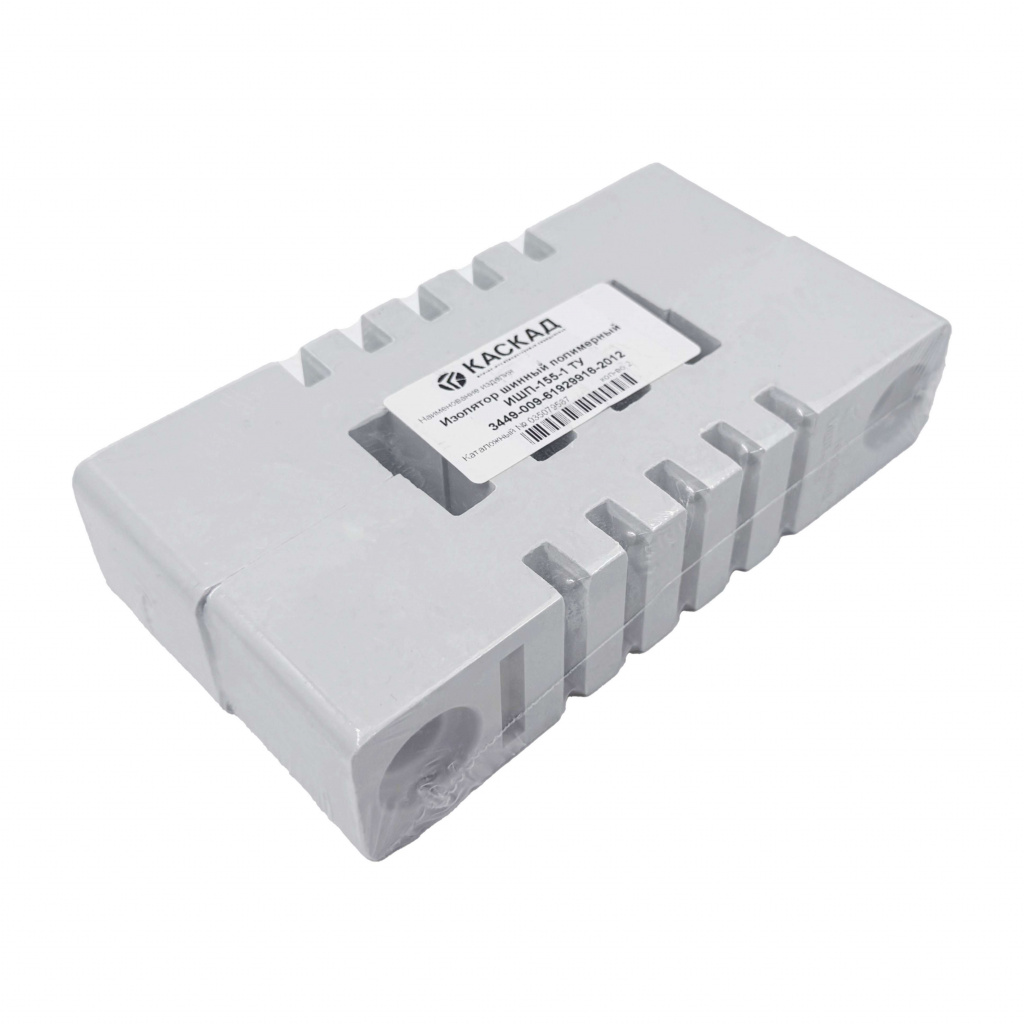

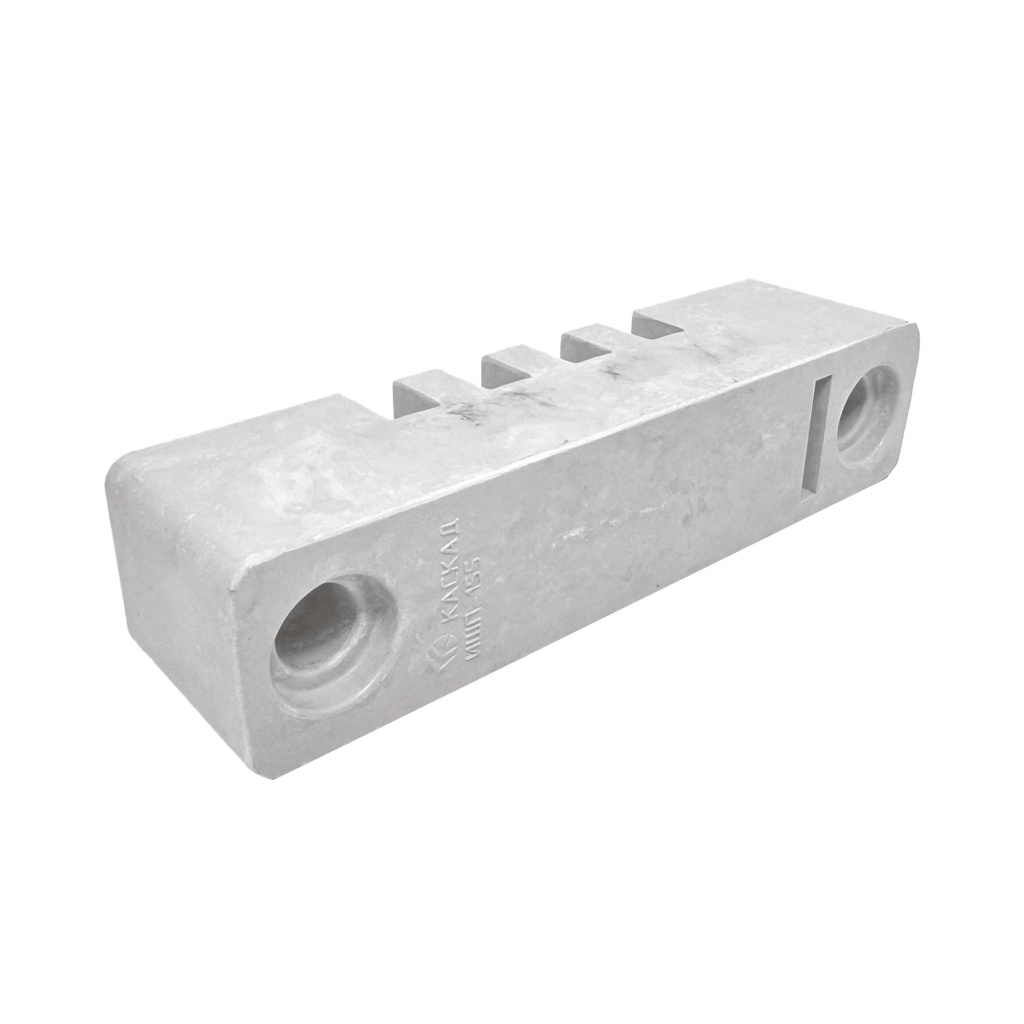

Изолятор шинный полимерный ИШП-155

✔ ТУ 3449-009-61929916-2012 –
общепромышленное исполнение

Подробнее

Стоимость продукции предоставляется по запросу

Характеристики

Артикул (указаны все исполнения)	035057147
Количество полюсов	1
Длина изолятора,мм	155
Масса, не более, г	328

Описание

Применение

Шинодержатели наборные полимерные серии ШНП и изоляторы шинные полимерные серии ИШП предназначены для вертикального закрепления плоских токоведущих шин в электроустановках различного назначения и организации шинных трасс на напряжение до 1000 В переменного тока частотой 50, 60 Гц и номинальные токи до 8200 А

Особенности конструкции

Материал изоляторов – стеклонаполненная негорючая термореактивная пластмасса класса горючести ПВ-0 по ГОСТ 28157

Технические характеристики

Номинальное напряжение, В	1000
Номинальная частота, Гц	50
Значение нормированной механической разрушающей силы на сдвиг, приложенной перпендикулярно к токоведущей шине, не менее, kH	20
Номинальный рабочий ток, А	до 8200
Вид климатического исполнения по ГОСТ 15150	УХЛ3
Диапазон рабочих температур шинодержателя ШНП, °C	от -40 до +60
Диапазон рабочих температур изолятора ИШП, °C	от -60 до +150
Допустимый кратковременный нагрев шин, °C	250
Срок службы, лет	20
Класс горючести по ГОСТ 28157 (UL94)	ПВ-0(VO)

Виды изоляторов

Примечание!
Возможно изготовление изоляторов на другие размеры шин

Основные параметры шинодержателей ШНП (справочные данные)

* Для медных шин, расположенных горизонтально, при температуре окружающей среды 35 °С и температуре шин 85 °С

Диаграммы электродинамической стойкости

/уд – ударный ток короткого замыкания;
L – расстояние между шинодержателями;
В – ширина шины, мм: 1-200; 2-160; 3-120, 4-100; 5-80; 6-60; 7-50

Диаграммы 2.png

Исполнения шинодержателей ШНП

Состав комплекта шинодержателя ШНП

2 изолятора ИШП;
гайки М12;
шайбы 12;
шайбы гровер;
болты М12;
изоляционные втулки

Варианты монтажа ШНП

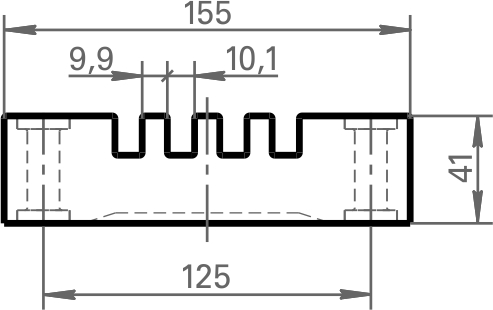

Габаритные размеры

Габаритные и установочные размеры шинодержателей

Для зарегистрированных пользователей открыт доступ к скачиванию 3D моделей

Авторизоваться

Характеристики

Артикул (указаны все исполнения)

035057147

Количество полюсов

Длина изолятора,мм

155

Масса, не более, г

328

Габаритные размеры

Габаритные и установочные размеры шинодержателей
