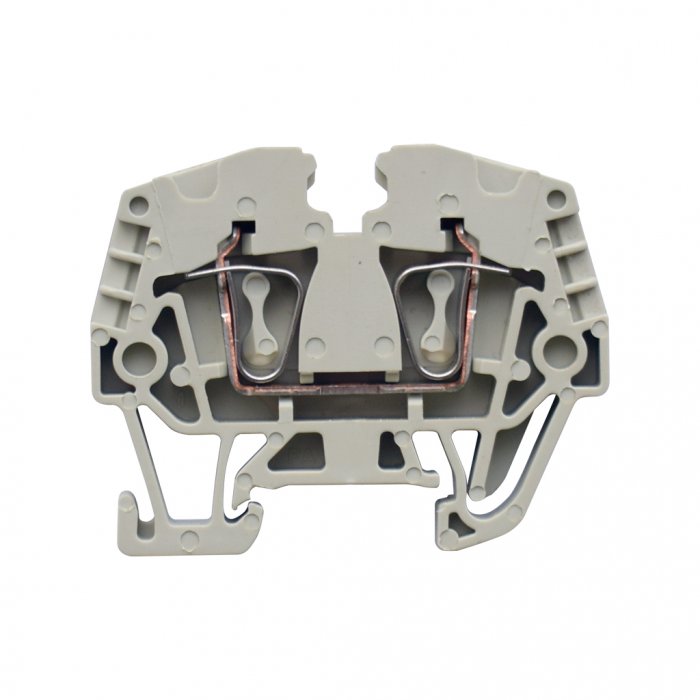

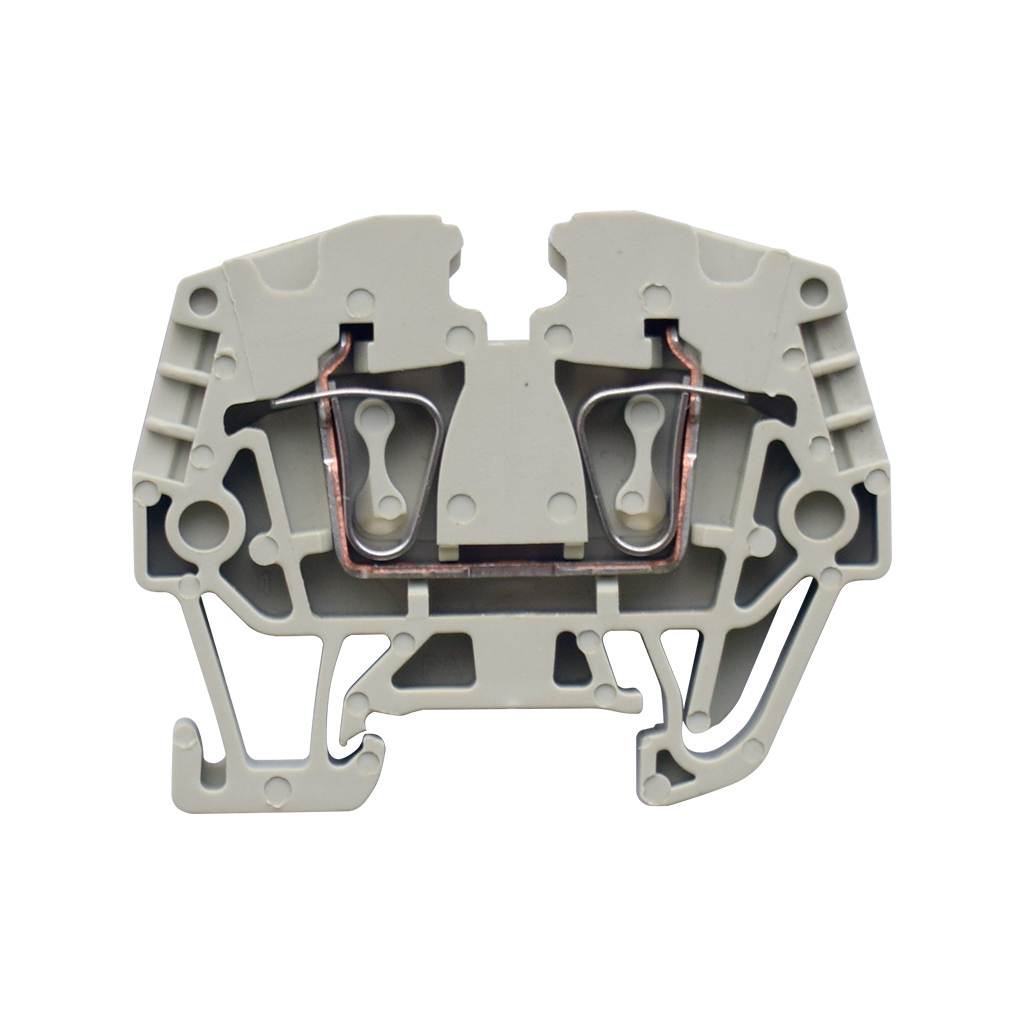

Клемма КЕДР-2,5М-24П-УХЛ3/15 (1)
✔ ТУ 27.33.13-024-61929916-2017
- общепромышленное исполнение
✔ ТУ 27.33.13-025-61929916-2018
- морское исполнение
✔ Сертификат соответствия
№ RU C-RU.НВ26.В.02303-22
✔ Свидетельство о типовом одобрении РМРС
№24.44.01.02109.130
- общепромышленное исполнение
✔ ТУ 27.33.13-025-61929916-2018
- морское исполнение
✔ Сертификат соответствия
№ RU C-RU.НВ26.В.02303-22
✔ Свидетельство о типовом одобрении РМРС
№24.44.01.02109.130
Подробнее
Выбрать
Задать вопрос
Стоимость продукции предоставляется по запросу
Характеристики
|
|
021081517 / 021095088 / 221095089 |
| Номинальный ток, А | 24 |
| Номинальное напряжение, В | 500 |
| Сечение одножильного проводника, мм² | 0,13-2,5 |
| Сечение многожильного проводника, мм² | 0,13-2,5 |
| Способ фиксации провода | Пружинный |
| Тип клеммы | Малогабаритная проходная |
| Тип рейки, мм | 15 |
| Ширина/ Длина/Высота, мм | 5х36х30 |
| Номинальное импульсное напряжение, кВ | 6 |
Описание
Применение
Предназначены для соединения, ответвления и заземления проводов, жил контрольных и силовых кабелей площадью сечения до 300 мм², рассчитаны на номинальный ток до 520 А и номинальное напряжение до 1000 В.Клеммы применяются во всех типах блоков зажимов наборных и устанавливаются на стандартные рейки DIN 35 и DIN 15.
Блоки набираются из клемм одного, а также разных типоисполнений и должны иметь плотную стяжку, обеспечивающуюся двумя стопорами.
Степень защиты – IP20 по ГОСТ 14254.
Для подключения применяются проводники с наконечниками и без наконечников, лужение проводников — по усмотрению заказчика.
Исполнения
|
Клемма КЕДР-2,5М-24П-Т3/15 (1)
|
Клемма КЕДР-2,5М-24П-УХЛ3/15 (1)
|
Клемма КЕДР-2,5М-24П-15 (1)-Р
|
| Климатическое исполнение |
Т3
|
УХЛ3
|
ОМ1-ОМ5
|
| Исполнение по области применения |
Общепромышленное
|
Общепромышленное
|
Морское
|
| Артикул исполнений |
021095088
|
021081517
|
221095089
|
| Ширина/ Длина/Высота, мм |
5х36х30
|
5х36х30
|
5х36х30
|
| Тип клеммы |
Малогабаритная проходная
|
Малогабаритная проходная
|
Малогабаритная проходная
|
| Способ фиксации провода |
Пружинный
|
Пружинный
|
Пружинный
|
| Тип рейки, мм |
15
|
15
|
15
|
| Сечение одножильного проводника, мм² |
0,13-2,5
|
0,13-2,5
|
0,13-2,5
|
| Сечение многожильного проводника, мм² |
0,13-2,5
|
0,13-2,5
|
0,13-2,5
|

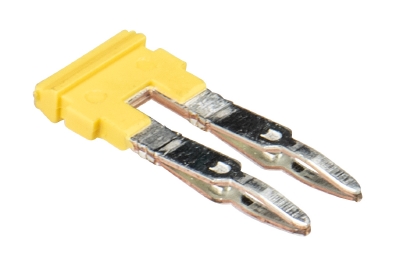

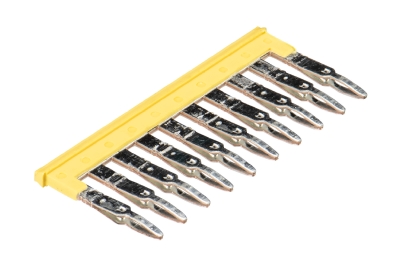

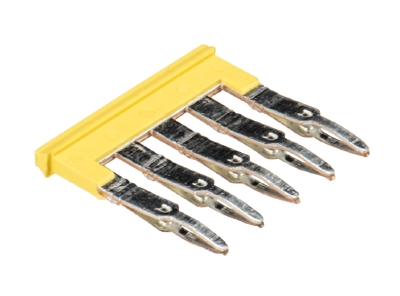

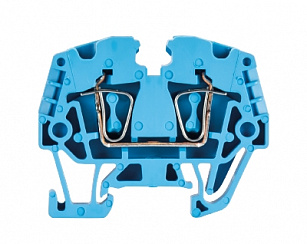

С этим товаром покупают
Характеристики
021081517 / 021095088 / 221095089
Номинальный ток, А
24
Номинальное напряжение, В
500
Сечение одножильного проводника, мм²
0,13-2,5
Сечение многожильного проводника, мм²
0,13-2,5
Способ фиксации провода
Пружинный
Тип клеммы
Малогабаритная проходная
Тип рейки, мм
15
Ширина/ Длина/Высота, мм
5х36х30
Номинальное импульсное напряжение, кВ
6
