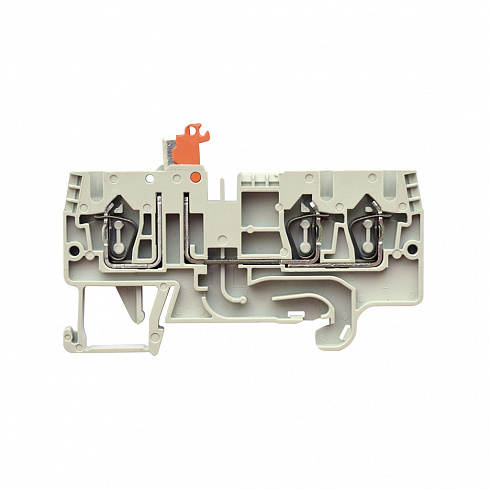

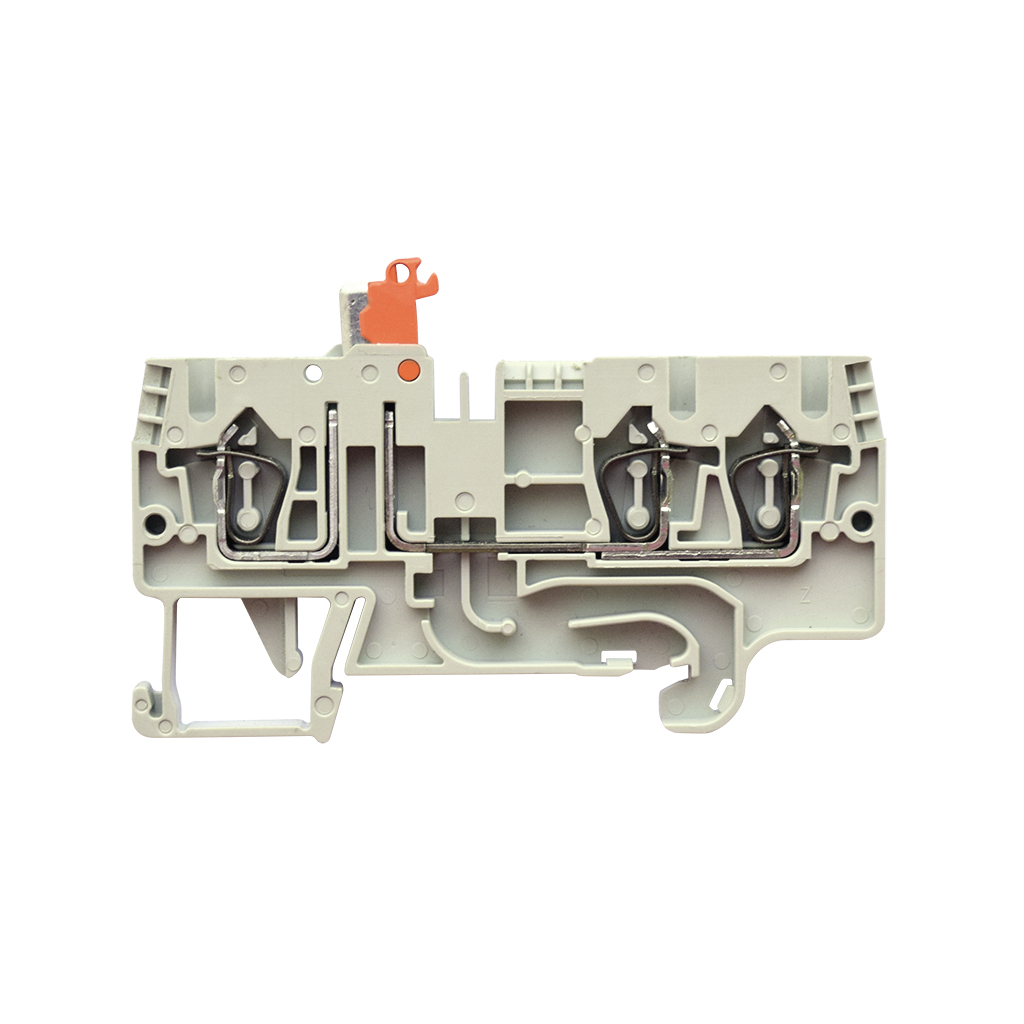

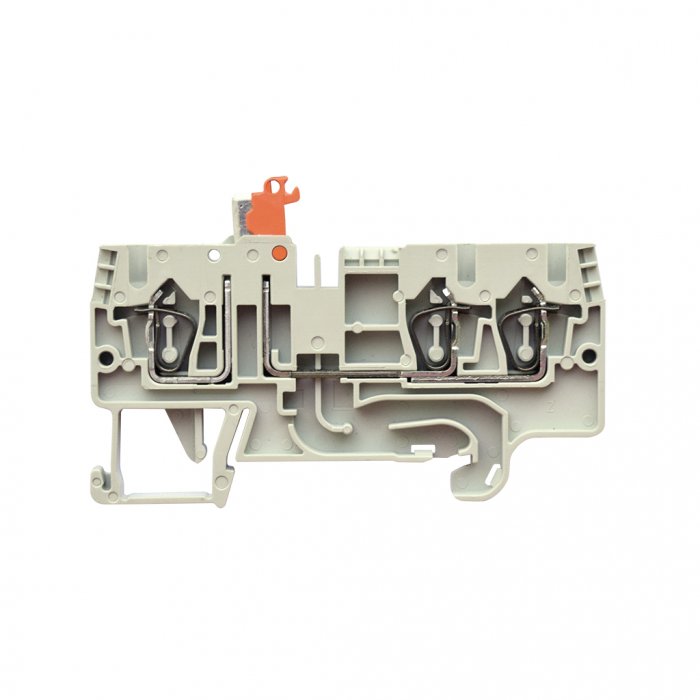

Клемма КЕДР-2,5Р1Д3-20П-УХЛ3/35 (1)
✔ ТУ 27.33.13-024-61929916-2017
- общепромышленное исполнение
✔ ТУ 27.33.13-025-61929916-2018
- морское исполнение
✔ Сертификат соответствия
№ RU C-RU.НВ26.В.02303-22
✔ Свидетельство о типовом одобрении РМРС
№24.44.01.02109.130
- общепромышленное исполнение
✔ ТУ 27.33.13-025-61929916-2018
- морское исполнение
✔ Сертификат соответствия
№ RU C-RU.НВ26.В.02303-22
✔ Свидетельство о типовом одобрении РМРС
№24.44.01.02109.130
Подробнее
Выбрать
Задать вопрос
Стоимость продукции предоставляется по запросу
Характеристики
|
|
021095034 / 021095035 / 221095036 |
| Номинальный ток, А | 20 |
| Номинальное напряжение, В | 630 |
| Сечение одножильного проводника, мм² | 0,14-2,5 |
| Сечение многожильного проводника, мм² | 0,2-4 |
| Способ фиксации провода | Пружинный |
| Тип клеммы | Сдвоенная с ножевым размыкателем |
| Тип рейки, мм | 35 |
| Ширина/ Длина/Высота, мм | 5х72х38 |
| Номинальное импульсное напряжение, кВ | 6 |
Описание
Применение
Предназначены для соединения, ответвления и заземления проводов, жил контрольных и силовых кабелей площадью сечения до 300 мм², рассчитаны на номинальный ток до 520 А и номинальное напряжение до 1000 В.Клеммы применяются во всех типах блоков зажимов наборных и устанавливаются на стандартные рейки DIN 35 и DIN 15.
Блоки набираются из клемм одного, а также разных типоисполнений и должны иметь плотную стяжку, обеспечивающуюся двумя стопорами.
Степень защиты – IP20 по ГОСТ 14254.
Для подключения применяются проводники с наконечниками и без наконечников, лужение проводников — по усмотрению заказчика.
Исполнения
|
Клемма КЕДР-2,5Р1Д3-20П-35 (1)-Р
|
Клемма КЕДР-2,5Р1Д3-20П-Т3/35 (1)
|
Клемма КЕДР-2,5Р1Д3-20П-УХЛ3/35 (1)
|
| Климатическое исполнение |
ОМ1-ОМ5
|
Т3
|
УХЛ3
|
| Исполнение по области применения |
Морское
|
Общепромышленное
|
Общепромышленное
|
| Артикул исполнений |
221095036
|
021095035
|
021095034
|
| Ширина/ Длина/Высота, мм |
5х72х38
|
5х72х38
|
5х72х38
|
| Тип клеммы |
Сдвоенная с ножевым размыкателем
|
Сдвоенная с ножевым размыкателем
|
Сдвоенная с ножевым размыкателем
|
| Способ фиксации провода |
Пружинный
|
Пружинный
|
Пружинный
|
| Тип рейки, мм |
35
|
35
|
35
|
| Сечение одножильного проводника, мм² |
0,14-2,5
|
0,14-2,5
|
0,14-2,5
|
| Сечение многожильного проводника, мм² |
0,2-4
|
0,2-4
|
0,2-4
|
