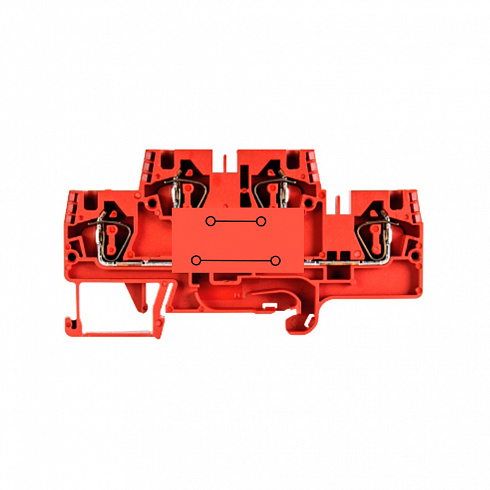

Клемма КЕДР-4Ф1-П-УХЛ3/35 (1)
✔ ТУ 27.33.13-024-61929916-2017
- общепромышленное исполнение
✔ ТУ 27.33.13-025-61929916-2018
- морское исполнение
✔ Сертификат соответствия
№ RU C-RU.НВ26.В.02303-22
✔ Свидетельство о типовом одобрении РМРС
№24.44.01.02109.130
- общепромышленное исполнение
✔ ТУ 27.33.13-025-61929916-2018
- морское исполнение
✔ Сертификат соответствия
№ RU C-RU.НВ26.В.02303-22
✔ Свидетельство о типовом одобрении РМРС
№24.44.01.02109.130
Подробнее
Выбрать
Задать вопрос
Стоимость продукции предоставляется по запросу
Характеристики
|
|
021094906 / 021094907 / 221094908 |
| Номинальный ток, А | 32 |
| Номинальное напряжение, В | 500 |
| Сечение одножильного проводника, мм² | 0,13-4 |
| Сечение многожильного проводника, мм² | 0,13-6 |
| Способ фиксации провода | Пружинный |
| Тип клеммы | Функциональная |
| Тип рейки, мм | 35 |
| Ширина/ Длина/Высота, мм | 6х90х48 |
Описание
Применение
Предназначены для соединения, ответвления и заземления проводов, жил контрольных и силовых кабелей площадью сечения до 300 мм², рассчитаны на номинальный ток до 520 А и номинальное напряжение до 1000 В.Клеммы применяются во всех типах блоков зажимов наборных и устанавливаются на стандартные рейки DIN 35 и DIN 15.
Блоки набираются из клемм одного, а также разных типоисполнений и должны иметь плотную стяжку, обеспечивающуюся двумя стопорами.
Степень защиты – IP20 по ГОСТ 14254.
Для подключения применяются проводники с наконечниками и без наконечников, лужение проводников — по усмотрению заказчика.
Исполнения
|
Клемма КЕДР-4Ф1-П-35 (1)-Р
|
Клемма КЕДР-4Ф1-П-Т3/35 (1)
|
Клемма КЕДР-4Ф1-П-УХЛ3/35 (1)
|
| Климатическое исполнение |
ОМ1-ОМ5
|
Т3
|
УХЛ3
|
| Исполнение по области применения |
Морское
|
Общепромышленное
|
Общепромышленное
|
| Артикул исполнений |
221094908
|
021094907
|
021094906
|
| Ширина/ Длина/Высота, мм |
6х90х48
|
6х90х48
|
6х90х48
|
| Тип клеммы |
Функциональная
|
Функциональная
|
Функциональная
|
| Способ фиксации провода |
Пружинный
|
Пружинный
|
Пружинный
|
| Тип рейки, мм |
35
|
35
|
35
|
| Сечение одножильного проводника, мм² |
0,13-4
|
0,13-4
|
0,13-4
|
| Сечение многожильного проводника, мм² |
0,13-6
|
0,13-6
|
0,13-6
|
