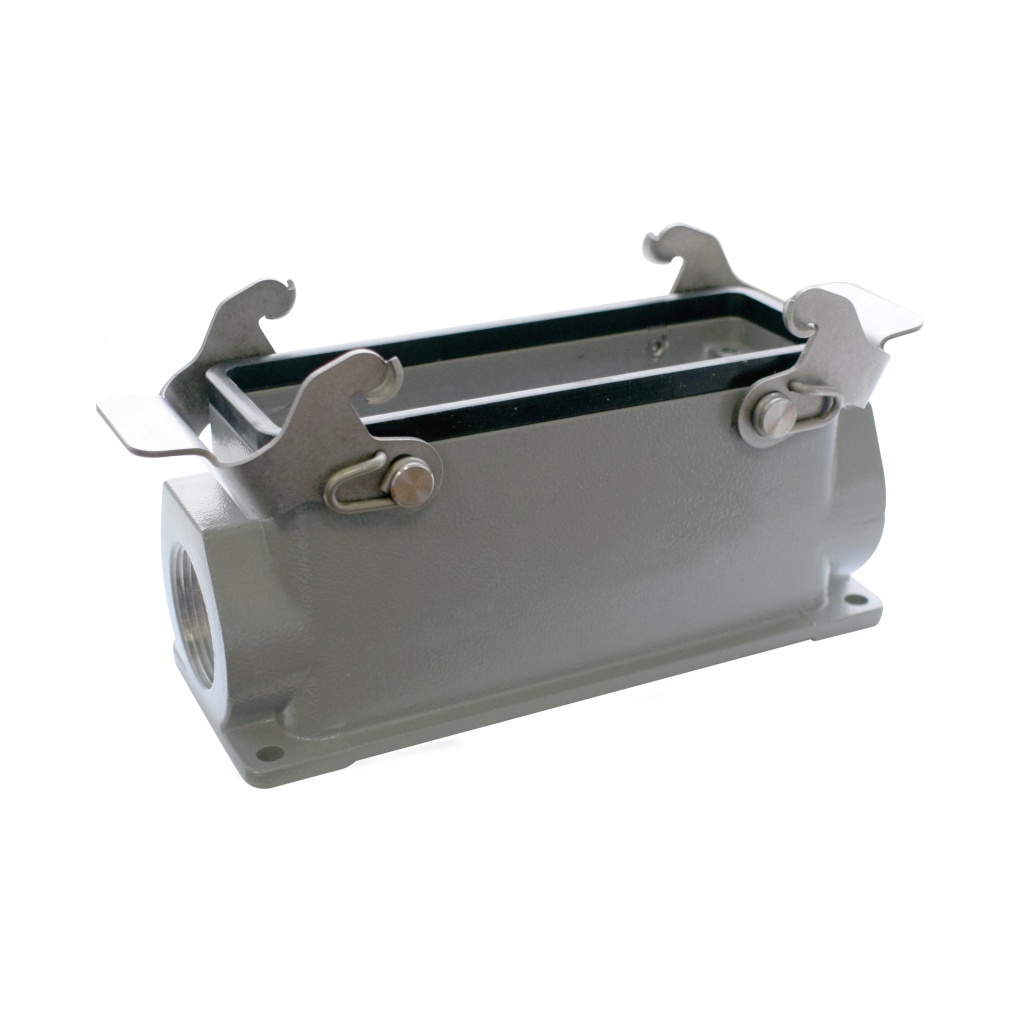

Корпус КМ-ПН-2Б/Pg21-2С-104х27
✔ ТУ 6313-007-61929916-2011 –
общепромышленное исполнение
✔ ТУ 6313-018-61929916-2014 –
морское исполнение
✔ Заключение о подтверждении производства промышленной продукции на территории Российской Федерации № 9931/05 от 11.02.2021
✔ Сертификат соответствия Евразийского экономического союза № ЕАЭС RU C-RU.НВ26.В.02349/22
✔ Сертификат соответствия директивам Европейского союза - СЕ № 0D200810.JSCQ84
Подробнее
Выбрать
Задать вопрос
Стоимость продукции предоставляется по запросу
Характеристики
| Артикул | 06408310 / 264099627 |
| Тип корпуса | Приборный |
| Присоединительный размер | 104х27 |
| Ввод кабеля. Количество | 2 |
| Ввод кабеля. Расположение | Боковое |
| Вид корпуса | Низкий |
| Количество установочных мест | 1 |
| Материал корпуса | Металлический |
| Резиновый уплотнитель | Есть |
| Резьба | Pg21 |
| Фиксирующие элементы. Количество | 2 |
| Фиксирующие элементы. Тип | Скоба |
| Цвет | Серый (RAL 7037) |
| Масса, не более, г | 237,4 |
Описание
Применение
Предназначены для обеспечения прочной установки вилок и розеток, защиты контактов вилок и розеток от прикосновений, повреждений и воздействия климатических факторов, крепления жгута или кабеля к соединителю и всего соединителя к аппаратуре, для обеспечения взаимной ориентации ответных частей соединителя и их фиксации в сочлененном положении
Технические характеристики
| Цвет | Серый (RAL 7037) |
| Материал корпусов |
Цинковый литейный сплав (для размера 22х22) Пластик (для размера 22х22) Алюминиевый литейный сплав (для остальных размеров) |
|
Покрытие корпусов |
Порошковая полиэфирная краска |
| Материал фиксирующих элементов | Нержавеющая сталь |
| Диапазон рабочих температур, °С |
от -40 до +125 |
| Степень горючести | ПВ-0 |
| Степень защиты в зафиксированном положении |
IP67 (размер 22х22 с уплотнительным винтом) IP65 (остальные размеры) |
| Механические свойства | М25, М26, М27 по ГОСТ 30631-99 |
Перевод резьбы PG на метрическую резьбу
Исполнения
|
Корпус КМ-ПН-2Б/Pg21-2С-104х27
|
Корпус КМ-ПН-2Б/Pg21-2С-104х27-Р
|
| Исполнение по области применения |
Общепромышленное
|
Морское
|
| Артикул исполнений |
06408310
|
264099627
|
| Резьба |
Pg21
|
Pg21
|
| Материал корпуса |
Металлический
|
Металлический
|
| Тип корпуса |
Приборный
|
Приборный
|
| Вид корпуса |
Низкий
|
Низкий
|
| Ввод кабеля. Количество |
2
|
2
|
| Ввод кабеля. Расположение |
Боковое
|
Боковое
|
| Фиксирующие элементы. Количество |
2
|
2
|
| Фиксирующие элементы. Тип |
Скоба
|
Скоба
|
| Резиновый уплотнитель |
Есть
|
Есть
|
| Документация |
|
ТУ 6313-018-61929916-2014
|

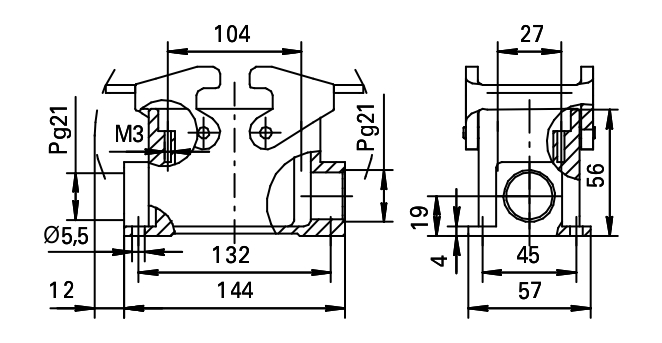

Габаритные размеры
Габаритные размеры
