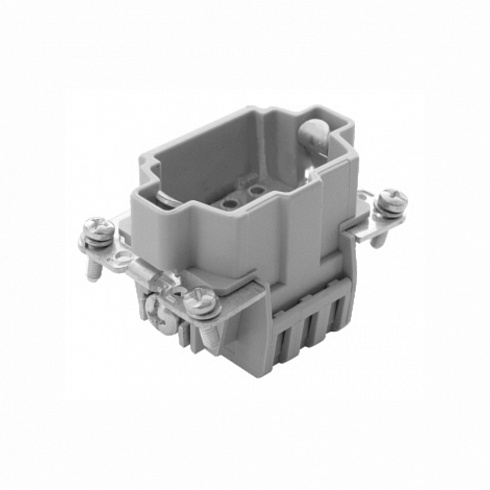

Вилка ВП-6-16-500
✔ Сертификат соответствия Евразийского экономического союза
№ ЕАЭС RU C-RU.НВ26.В.02349/22
✔ Сертификат соответствия директивам Европейского союза -
СЕ № 0D200810.JSCQ84
✔ Заключение о подтверждении производства промышленной продукции на территории Российской Федерации
№ 9931/05 от 11.02.2021
№ ЕАЭС RU C-RU.НВ26.В.02349/22
✔ Сертификат соответствия директивам Европейского союза -
СЕ № 0D200810.JSCQ84
✔ Заключение о подтверждении производства промышленной продукции на территории Российской Федерации
№ 9931/05 от 11.02.2021
Подробнее
Стоимость продукции предоставляется по запросу
Характеристики
| Артикул | 06186750 / 06186751 / 26186752 |
| Исполнение по области применения | Общепромышленное / Морское / Атомное |
| Часть соединителя | Вилка |
| Контакты. Комплектность | Контакты заказываются отдельно |
| Номинальный ток, А | 16 |
| Номинальное напряжение, В | 500 |
| Площадь сечения провода, мм² | 0,35-4,0 |
| Присоединение проводов | Обжимное |
| Присоединительный размер | 44х27 |
| Предельные температуры, °C | -60 ... +125 |
| Материал | Полиамид / Поликарбонат |
| Класс пожаростойкости по ГОСТ 28157 | ПВ-0 |
| Сопротивление изоляции в нормальных условиях, МОм | 5000 |
| Срок службы, не менее, лет | 40 |
| Число сочленений-расчленений, не менее | 500 |
| Назначение | СП |
| Количество контактов | 6 |
| Входит в состав | СП-6-16-500 |
Описание
Применение
Соединители серии СП предназначены для коммутации электрических цепей на токи до 200 А и напряжением до 1000 В.Соединители комплектуются корпусами различной конструкции, устройствами кабельного ввода, установочными рамками, извлекаемыми контактами и другими аксессуарами.
Комплектность соединителя
Варианты сборки соединителей
 |
Сборка приборного рамочного проходного корпуса с кабельным корпусом |
|
Сборка приборного корпуса с кабельным корпусом - боковое расположение устройства ввода кабеля |
|
Сборка кабельных корпусов - кабельное соединение |
|
Сборка с рамками установочными |
Исполнения
|
Вилка ВП-6-16-500-Р
|
Вилка ВП-6-16-500-Т3
|
Вилка ВП-6-16-500-УХЛ3
|
| Исполнение по области применения |
Морское
|
Общепромышленное
|
Общепромышленное
|
| Климатическое исполнение |
ОМ4
|
Т3
|
УХЛ3
|
| Артикул исполнений |
26186752
|
06186751
|
06186750
|
| Документация |
ТУ 6313-018-61929916-2014
|
ТУ 6313-007-61929916-2011
|
ТУ 6313-007-61929916-2011
|

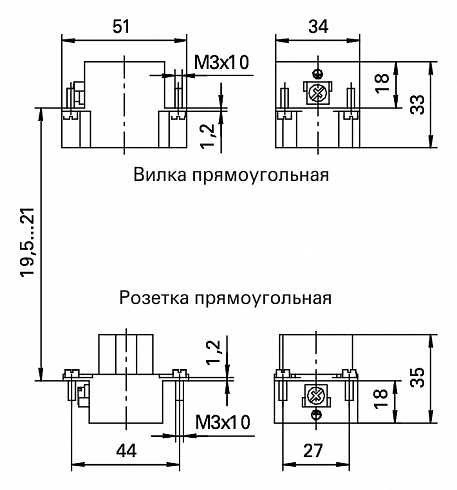

Габаритные размеры
Габаритные размеры |
Монтажный вырез для использования без корпусов |
Схема расположения контактов ВП-6-16-500 |
|
|
|
